Что такое проектирование светофорного объекта?

Проектирование светофорного объекта — это комплексная разработка организации и технического обеспечения регулируемого движения на перекрестке, пешеходном переходе, примыкании или ином участке УДС. Проект объединяет транспортные расчеты, пофазный разъезд, режимы работы, ПОДД, оборудование, электроснабжение, связь и конструктивные решения.

Светофорное регулирование разделяет во времени транспортные и пешеходные направления, которые не могут безопасно двигаться одновременно. Каждому совместимому сочетанию направлений назначается фаза, а внутри цикла устанавливаются разрешающие, запрещающие и переходные сигналы. Результатом становится повторяющаяся последовательность состояний перекрестка.

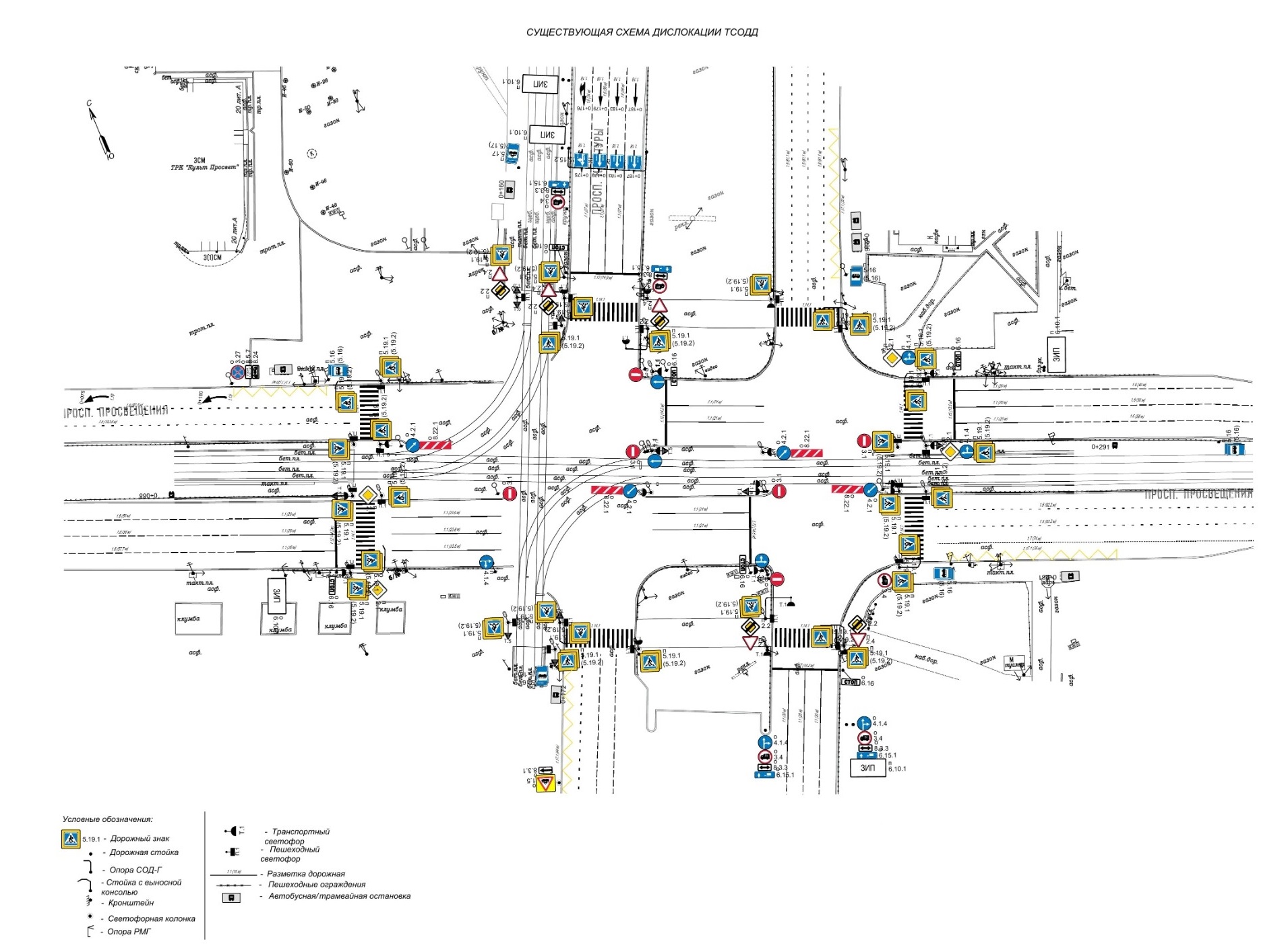

Исходная организация дорожного движения является отправной точкой проектирования: до разработки нового регулирования необходимо понимать существующую дислокацию ТСОДД и фактическую схему движения.

В каких случаях рассматривается устройство светофорного регулирования?

Устройство нового светофорного объекта рассматривается, если существующая организация движения не обеспечивает безопасное и упорядоченное взаимодействие потоков. Окончательное решение принимается после обследования, проверки применимых критериев и сравнения светофорного регулирования с альтернативными мероприятиями.

Сам факт наличия очереди не доказывает необходимость светофора. Задержка может быть вызвана неудовлетворительной геометрией, парковкой у пересечения, неправильной полосностью, остановкой общественного транспорта, близким соседним перекрестком или локальным препятствием. Перед выбором регулирования проверяются альтернативные меры.

Светофор способен упорядочить конфликт, но одновременно вводит обязательные остановки. На ранее свободном главном направлении появляются задержки даже в периоды низкой нагрузки. Выбирая регулирование ради защищенного пропуска второстепенных потоков, приходится принимать цену в виде остановок и потерь времени на переходных интервалах.

На пешеходном переходе регулирование обоснованно, когда оно создает реальное защищенное время для пересечения проезжей части. Если переход расположен неудобно относительно маршрутов людей, светофор не гарантирует соблюдение сигнала. Сначала анализируется положение перехода, затем режим.

Как обосновывается необходимость светофорного регулирования?

Необходимость обосновывается на основании параметров транспортных и пешеходных потоков, аварийности, геометрии, скорости, видимости, условий общественного транспорта, существующей ОДД и расчетного влияния регулирования на безопасность и задержки.

Исходная оценка устанавливает, какую именно проблему должен решить объект. Для одного узла приоритетом является безопасный левый поворот, для другого — переход через многополосную улицу, для третьего — выпуск транспорта со второстепенной дороги. Без конкретной цели невозможно выбрать рациональную фазность.

Натурный учет фиксирует интенсивность по направлениям и состав движения. Отдельно определяются прямые, левые и правые повороты, потому что одинаковое общее число автомобилей может формировать принципиально разную нагрузку. Высокая доля поворачивающего потока увеличивает число пересечений траекторий.

Пешеходы учитываются по переходам и направлениям. Для социального объекта существенна не только средняя интенсивность, но и короткие пики. После окончания занятий или мероприятия пешеходный спрос может многократно отличаться от спокойного периода.

Аварийность анализируется по механизмам происшествий. Наличие ДТП само по себе не означает, что регулирование устранит причины. Если происшествия связаны с превышением скорости на удаленном участке, дефектом покрытия или недостаточным освещением, светофор может не быть основным решением.

Состав рассматриваемых альтернатив определяется задачей и особенностями узла. Для одного объекта достаточно сравнить нерегулируемую и регулируемую схемы, для другого необходимо дополнительно оценить изменение геометрии, приоритета, полосности, расположения перехода или ограничение отдельных манёвров. Решение выбирается по совокупности безопасности, пропускной способности, доступности и реализуемости.

Какие исходные данные нужны для проектирования светофора?

Для проектирования требуются данные о транспортных и пешеходных потоках, ДТП, геометрии узла, существующих ТСОДД, маршрутах общественного транспорта, скорости, видимости, инженерных сетях, электроснабжении и требованиях владельца дороги.

Состав исходных данных зависит от стадии. Для предварительного обоснования достаточно информации, позволяющей сравнить варианты регулирования. Для рабочей проектной документации необходимы топографическая основа, инженерные сети, условия подключения, конструктивные параметры и требования к оборудованию.

Транспортные обследования должны охватывать периоды, определяющие работу узла. Один утренний замер не описывает вечернюю смену направлений, выходной спрос торгового объекта или окончание занятий в школе. Выбирая сокращенное обследование ради скорости, приходится принимать риск неверного расчетного периода.

Данные разных источников проверяются на сопоставимость. Интенсивность прошлых лет, новая топографическая съемка и актуальный проект застройки могут относиться к разным состояниям территории. Расчет выполняется для согласованного базового или прогнозного сценария.

Как проводится обследование транспортных и пешеходных потоков?

Обследование фиксирует количество, состав и направления движения в расчетные периоды, длину очередей, задержки, скорость, пешеходный спрос, работу общественного транспорта и фактическое поведение участников на узле.

Транспортный учет выполняется по направлениям маневров. Для каждой подходящей к перекрестку полосы или группы полос определяются прямое движение, повороты и развороты. Такая детализация нужна для выбора фаз и оценки нагрузки на отдельные направления.

Состав потока влияет на пропуск. Автобус, грузовой автомобиль и легковой автомобиль отличаются длиной, динамикой разгона и временем освобождения зоны конфликта. При высокой доле крупногабаритного транспорта наблюдаемая интенсивность в автомобилях не полностью описывает нагрузку.

Очередь измеряется не только в момент максимума. Фиксируется ее развитие и рассасывание. Если очередь накапливается от цикла к циклу, направление работает с перегрузкой; если исчезает внутри каждого цикла, задержка может оставаться управляемой.

Пешеходные обследования включают число людей, фактические траектории, скорость движения и периоды массового подхода. Для перехода у школы, станции, стадиона или предприятия расчет должен учитывать групповой характер спроса.

При необходимости используются автономные пункты учета, радиолокационные датчики, видеосъемка, беспилотные аппараты и камеральная расшифровка. Технология выбирается по требуемой детализации и условиям объекта, а результат проверяется инженером.

Программа обследований формируется под задачу. Для простого пешеходного объекта и сложного многополосного перекрёстка требуются разные периоды, показатели и методы наблюдений.

Как рассчитываются фазы светофорного регулирования?

Фазы формируются путем объединения совместимых транспортных и пешеходных направлений, которые могут двигаться одновременно без недопустимых конфликтов. Количество фаз выбирается по геометрии, маневрам, интенсивности и требованиям безопасности.

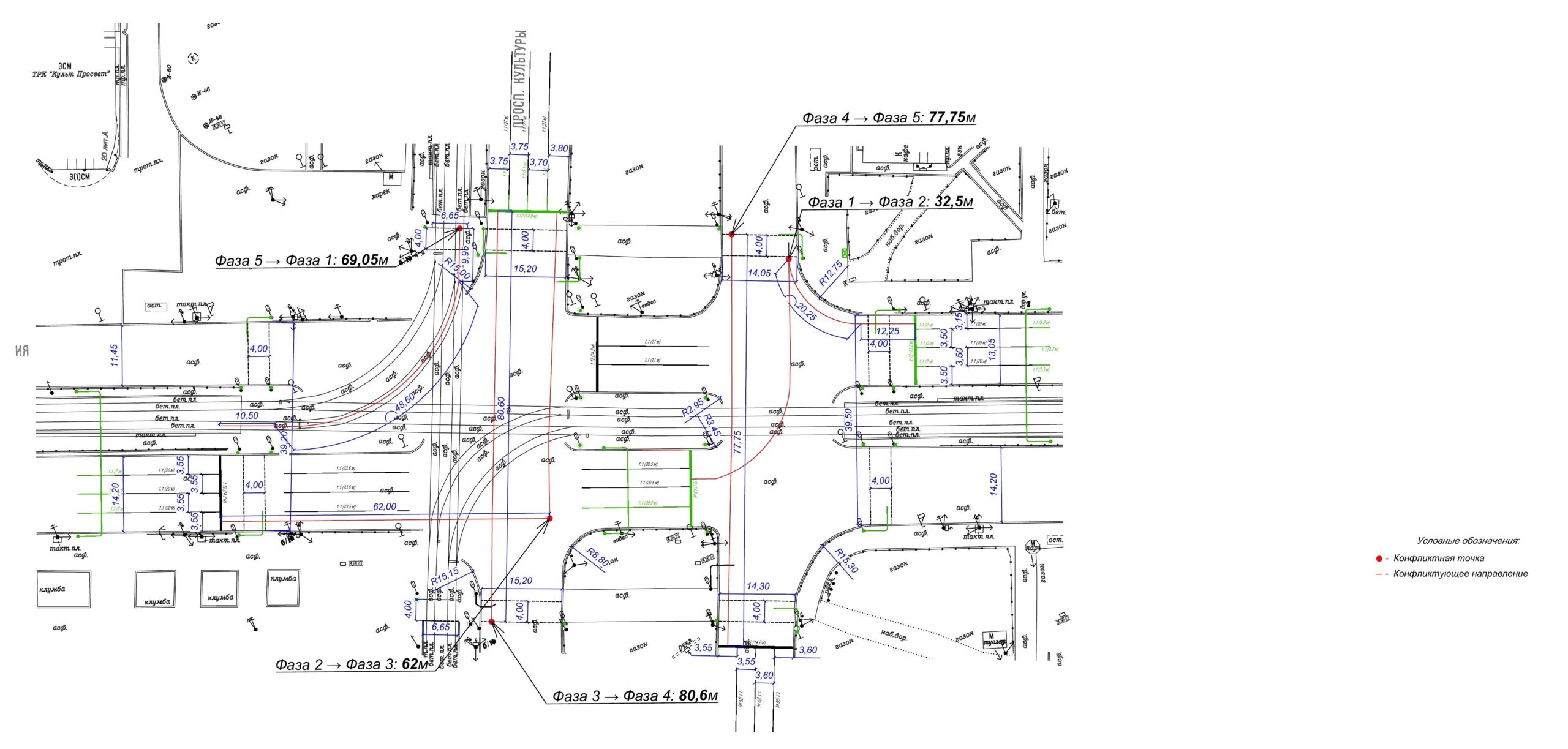

На первом шаге строится схема конфликтных точек. Для каждого транспортного и пешеходного направления устанавливается, какие траектории пересекаются, сливаются или расходятся. Совместимые направления могут быть включены в одну фазу, конфликтующие требуют разделения или специального порядка пропуска.

Двухфазный режим проще для восприятия и обычно имеет меньшую долю потерянного времени. Однако он не всегда позволяет защитить интенсивный левый поворот или отделить пешеходов от поворачивающих автомобилей. Выбирая минимальное число фаз ради пропускной способности, приходится мириться с сохранением части конфликтов.

Дополнительная фаза повышает защищенность конкретного направления, но удлиняет цикл и увеличивает время ожидания остальных участников. Основной компромисс многофазного регулирования заключается в том, что ради разделения конфликтов приходится распределять то же доступное время между большим числом групп.

Левые повороты могут пропускаться совместно со встречным прямым движением при предоставлении преимущества встречному потоку либо отдельной защищенной фазой. Первый вариант экономит время цикла, но требует выбора безопасного интервала. Второй снижает конфликтность, но добавляет фазу или отдельный сигнал.

Пешеходное направление может работать вместе с параллельным транспортным потоком, если поворачивающие автомобили уступают пешеходам, либо в отдельной пешеходной фазе. Отдельная фаза обеспечивает более полное разделение, но увеличивает цикл. Решение зависит от интенсивности поворотов, числа пешеходов, видимости и характера территории.

Конфликтный анализ и схема пофазного разъезда связывают транспортную логику перекрестка с конкретными режимами работы светофорного объекта.

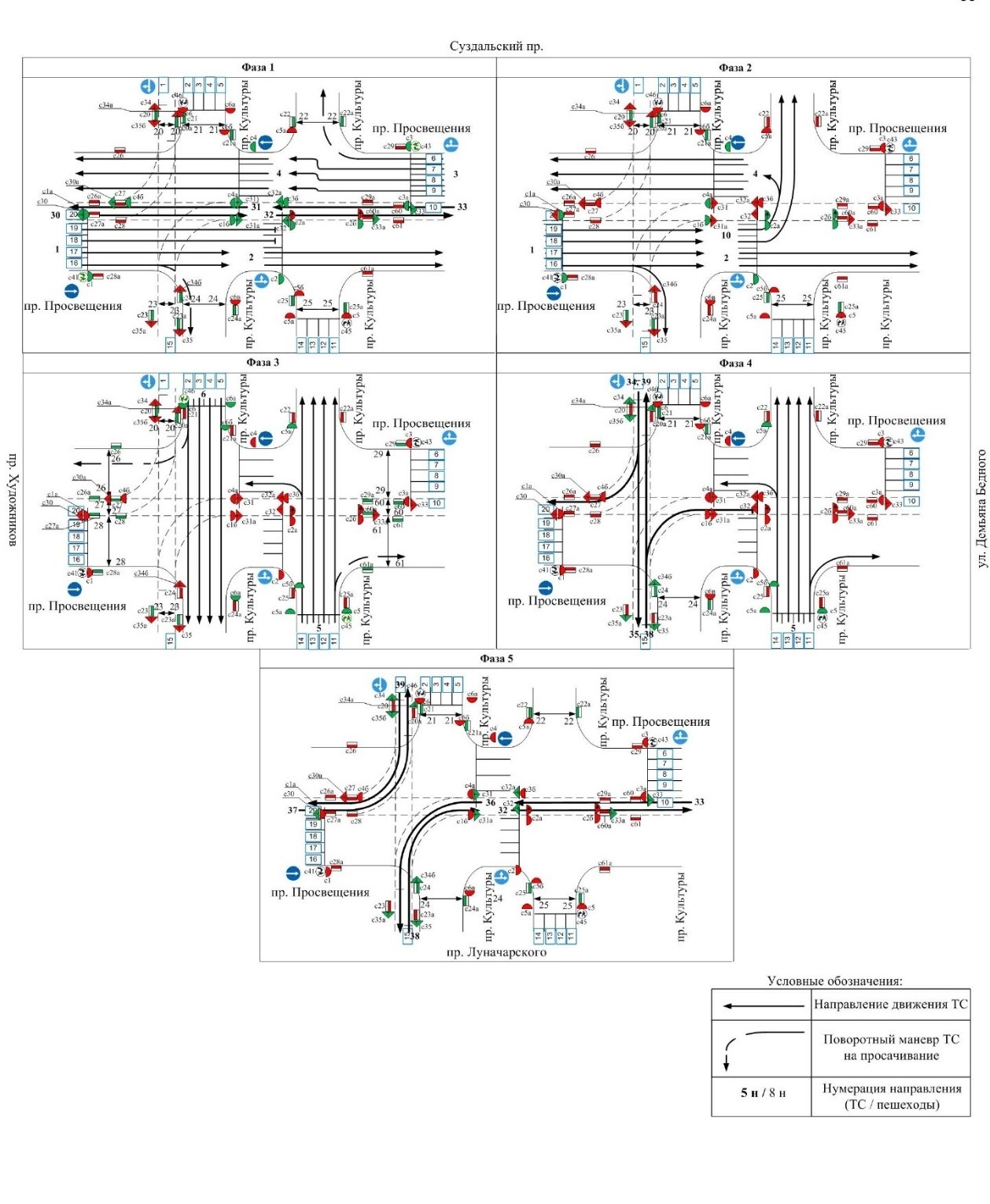

Что такое схема пофазного разъезда?

Схема пофазного разъезда показывает, какие транспортные и пешеходные направления получают разрешающий сигнал в каждой фазе, какие направления запрещены и как последовательно изменяется состояние узла.

Схема является связующим звеном между организацией движения и программой контроллера. На ней отображаются направления транспортных потоков, пешеходные переходы, номера фаз, типы светофоров и совместимость разрешенных движений.

Пофазный разъезд должен совпадать с разметкой, полосностью и установленными знаками. Нельзя разрешить в отдельной секции направление, для которого отсутствует полоса или которое запрещено ПОДД. Поэтому схема разрабатывается вместе с организацией движения.

Каждое изменение геометрии требует повторной проверки. Добавление полосы, перенос перехода или изменение разрешенных маневров влияет на конфликтные точки. Копирование прежней пофазной схемы после реконструкции способно сохранить уже несуществующую логику.

Схема используется при согласовании, программировании контроллера, наладке и эксплуатации. Она должна однозначно читаться инженером, владельцем дороги и обслуживающей организацией. Неоднозначность обозначений создает риск различной интерпретации одного режима.

Как рассчитывается цикл и длительность сигналов?

Цикл рассчитывается с учетом числа фаз, нагрузки направлений, времени безопасного освобождения конфликтных зон, пешеходных переходов и требуемой пропускной способности. Зеленое время распределяется между группами потоков в соответствии с их расчетной потребностью.

Цикл включает разрешающие сигналы и переходные интервалы. Переходные интервалы нужны для завершения движения и освобождения зоны конфликта перед включением несовместимого направления. Они являются необходимой частью безопасности, но не обслуживают новый поток.

Короткий цикл уменьшает среднее ожидание при умеренной нагрузке и позволяет чаще предоставлять разрешение каждому направлению. Его обратная сторона — большая суммарная доля переходных интервалов за единицу времени. При слишком частой смене фаз пропускная способность расходуется на переключения.

Длинный цикл снижает относительную долю потерянного времени и может пропустить крупную группу автомобилей за одно включение. Однако участники на других направлениях дольше ждут, а пешеходы чаще пытаются начать переход на запрещающий сигнал. Выбирая длинный цикл ради пропускной способности, приходится мириться с увеличением максимального ожидания.

Продолжительность зеленого сигнала определяется не только числом прибывающих автомобилей. Учитываются стартовые потери, пропускная способность полос, распределение потока между полосами, наличие поворотов, общественного транспорта, пешеходные конфликты и влияние соседних узлов.

Для пешехода расчетное время включает возможность начать движение и завершить пересечение проезжей части в предусмотренном режиме. Ширина перехода и расчетная скорость движения влияют на минимальную продолжительность. Для мест с высокой долей маломобильных пользователей режим требует дополнительной проверки.

Как учитываются пешеходы при проектировании светофора?

Пешеходы учитываются как самостоятельные участники регулирования: обследуются их потоки и маршруты, рассчитывается время перехода, проверяется совместимость с поворотами, доступность кнопок и условия для маломобильных пользователей.

Переход должен располагаться на фактическом маршруте людей. Смещение ради удобства размещения опор увеличивает путь и снижает соблюдение режима. Если пешеходы продолжают пересекать дорогу по кратчайшей траектории, формально безопасная схема не работает.

При совместной фазе водители поворачивающих автомобилей обязаны пропускать пешеходов, но интенсивный поворот может создавать постоянное взаимодействие. Для высокой пешеходной нагрузки или сложной видимости рассматривается отдельная фаза либо ограничение части маневров.

Полностью отдельная пешеходная фаза исключает одновременное движение большинства транспортных направлений через переходы. Обратная сторона высокой защищенности — увеличение времени цикла и ожидания. Решение оправдывается характером потоков и риском конфликтов.

Вызывное регулирование позволяет включать пешеходную фазу по запросу, когда поток людей нерегулярен. Это сокращает ненужные остановки транспорта, но создает зависимость от доступности и понятности кнопки. Если кнопка расположена неудобно или пользователь не понимает режим, эффективность снижается.

Для маломобильных пользователей проверяются доступ к кнопке, высота установки, наличие тактильных и звуковых средств, состояние подходов и достаточность времени. Светофор не компенсирует недоступный бордюр, поврежденный тротуар или препятствие на переходе.

Как учитывается общественный транспорт?

Общественный транспорт учитывается через маршруты, частоту движения, остановки, выделенные полосы, условия поворота и возможность приоритетного пропуска с использованием детектирования и управляемого изменения фаз.

Базовый проект должен обеспечить физическую возможность прохождения автобуса или троллейбуса. Проверяются ширина полос, радиусы, стоп-линии, расположение опор, контактная сеть, остановочные пункты и взаимодействие с поворачивающими потоками.

Приоритет может реализовываться продлением текущего зеленого сигнала, более ранним включением нужной фазы, сокращением ожидания или вызовом специального состояния. Конкретный алгоритм зависит от технической архитектуры и допустимого влияния на остальные направления.

Безусловный приоритет минимизирует задержку каждого транспортного средства общественного транспорта, но способен существенно нарушить регулярность общего цикла при высокой частоте маршрутов. Условный приоритет учитывает отклонение от расписания, загрузку или другие критерии, однако требует дополнительных данных и интеграции.

Выбирая приоритет общественного транспорта ради сокращения его задержек, приходится допускать перераспределение времени от других направлений. Поэтому оценивается не только эффект для автобуса, но и рост очередей на пересекаемых потоках.

«Дорнадзор» разрабатывает решения по приоритетному пропуску общественного транспорта как часть проектов светофорного регулирования, АСУДД и ИТС. Такой проект объединяет транспортное обследование, алгоритм управления, оборудование детектирования, каналы передачи данных и требования к интеграции.

Чем локальное, координированное и адаптивное регулирование отличаются друг от друга?

Локальное регулирование управляет одним узлом, координированное согласует работу нескольких светофоров, а адаптивное изменяет параметры в зависимости от текущих данных о движении. Выбор определяется масштабом задачи, устойчивостью потоков и доступной инфраструктурой.

Жесткое регулирование не следует считать устаревшим по определению. На узле со стабильной нагрузкой и простой фазностью предсказуемая программа может быть рациональнее сложной адаптивной системы. Цена простоты — невозможность автоматически реагировать на нестандартный спрос.

Адаптивность не означает бесконтрольную смену сигналов в реальном времени. Алгоритм действует в пределах безопасной фазной структуры и допустимых параметров. Он изменяет распределение времени или выбор состояний, но не отменяет установленные конфликтные ограничения.

Обратная сторона высокой гибкости — повышенные требования к качеству данных. Ошибка детектора, потеря связи или неверная классификация потока может вызвать неоптимальное управление. Поэтому проект предусматривает диагностирование и резервные режимы.

Что такое «зеленая волна» и когда она работает?

«Зеленая волна» — это координация последовательных светофорных объектов, при которой транспортный поток, движущийся с расчетной скоростью, получает разрешающий сигнал на нескольких перекрестках подряд.

Для группы последовательных объектов может разрабатываться координированное регулирование. Оно требует анализа всего коридора, согласования циклов и временных сдвигов и не ограничивается настройкой одного перекрёстка.

Для координации задаются совместимые циклы и временные сдвиги между объектами. Сдвиг учитывает расстояние между перекрестками и время движения. Автомобили, вышедшие с первого узла, должны прибыть к следующему в интервал его зеленого сигнала.

Эффект зависит от устойчивости потока. Частые въезды, остановки, парковка, общественный транспорт, неравномерная скорость и насыщенные повороты разрушают сформированную группу автомобилей. Координация не может полностью компенсировать хаотичную структуру коридора.

Одновременно обеспечить идеальную волну в обоих направлениях возможно не всегда. Расстояния между узлами, длительности фаз и разные интенсивности создают конфликт целей. Выбирая приоритет одного направления в час пик, приходится принимать менее благоприятные условия для обратного потока.

«Зеленая волна» не является универсальным способом увеличить пропускную способность каждого перекрестка. Она сокращает остановки и упорядочивает движение по коридору, но локальные узлы должны обладать достаточной пропускной способностью. Перегруженный перекресток ограничивает работу всей координации.

Как светофорный объект интегрируется с АСУДД и ИТС?

Интеграция предусматривает совместимость контроллера, детекторов, каналов связи, программного обеспечения и протоколов обмена с системой управления, мониторинга и диспетчеризации.

На локальном уровне контроллер исполняет программы и управляет сигнальными группами. На сетевом уровне он передает состояние объекта, ошибки и транспортные данные, а также получает команды, расписания или параметры управления в пределах предусмотренной архитектуры.

В проекте определяется состав периферийного оборудования: транспортные детекторы, видеодетекторы, кнопки вызова, устройства приоритета общественного транспорта, средства связи и диагностики. Каждый компонент должен иметь конкретную роль в алгоритме.

Установка детектора без описания его использования не делает объект адаптивным. Проект должен установить, какую зону он контролирует, какие данные формирует, при каком условии вызывается или продлевается фаза и что происходит при отказе.

Сетевая система требует единой временной синхронизации, адресации объектов, правил передачи данных и разграничения ответственности. Обратная сторона централизованного управления — зависимость от каналов связи и серверной инфраструктуры, поэтому локальные резервные программы сохраняют работоспособность при нарушении взаимодействия.

При проектировании интеграции с АСУДД или ИТС дополнительно определяются требования к контроллеру, детекторам, каналам связи, протоколам обмена, диагностике, резервным режимам и совместимости с действующей системой заказчика. «Дорнадзор» проектирует как отдельные светофорные объекты, так и комплексные АСУДД и ИТС, поэтому возможность последующего подключения и масштабирования может быть предусмотрена уже на стадии проектирования локального объекта.

Как проектируется оборудование светофорного объекта?

Оборудование подбирается после разработки алгоритма регулирования с учетом числа сигнальных групп, условий видимости, надежности, электроснабжения, связи, климатических воздействий, требований эксплуатации и интеграции.

Тип и исполнение дорожных светофоров определяются назначением регулируемых направлений. Проект устанавливает основные и дублирующие сигналы, дополнительные секции, пешеходные светофоры, повторители и средства для специальных режимов.

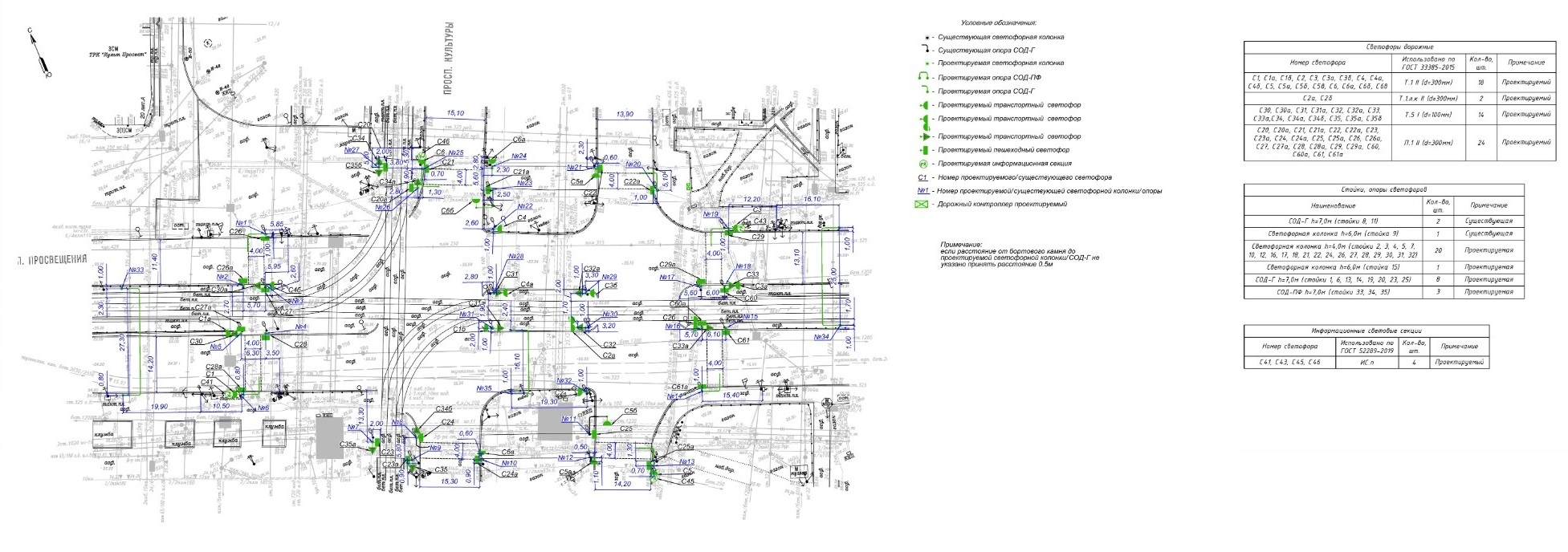

Размещение проверяется по полю видимости. Сигнал должен восприниматься участником, для которого он предназначен, и не создавать ошибочной адресации соседнему направлению. Геометрия перекрестка, опоры, деревья, реклама и крупный транспорт могут ограничивать видимость.

Контроллер выбирается по числу групп, требуемым алгоритмам, диагностике, каналам связи и совместимости с существующей системой. Избыточная функциональность повышает стоимость и сложность обслуживания, а недостаточная ограничивает дальнейшую модернизацию.

Опоры и консоли проектируются с учетом размещения оборудования, габаритов, ветровых и иных нагрузок, способа установки и инженерных сетей. Место, удобное для видимости, может оказаться недоступным из-за коммуникаций, поэтому транспортная и конструктивная части увязываются с топографией.

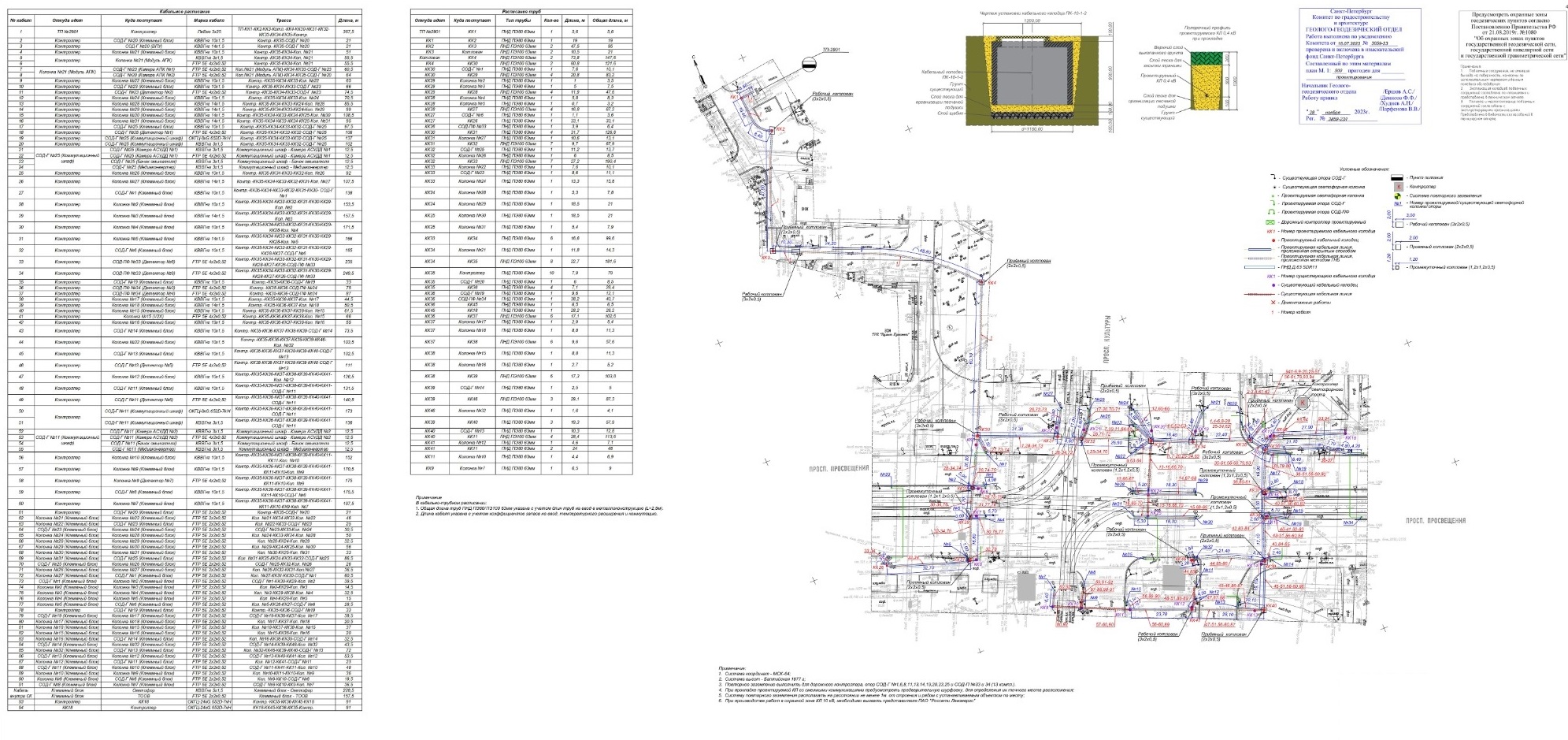

Кабельная инфраструктура соединяет контроллер, светофоры, детекторы и иные устройства. Проект определяет трассы, способы прокладки, пересечения, защиту и подключения. При модернизации оценивается возможность использования существующих каналов и кабелей.

Электроснабжение проектируется по техническим условиям и составу нагрузки. Дополнительно рассматриваются защитные устройства, заземление, учет, резервирование и условия безопасной эксплуатации. Отсутствие согласованной точки подключения способно задержать реализацию даже при готовой транспортной части.

Техническая реализация светофорного объекта требует увязки транспортной схемы с кабельными трассами, подключением оборудования и существующей инженерной инфраструктурой.

Как светофорный объект связан с ПОДД?

ПОДД закрепляет организацию движения, которую реализует светофорный объект: полосы, маневры, переходы, стоп-линии, знаки, разметку, размещение ТСОДД и пофазный разъезд.

Светофор нельзя проектировать отдельно от схемы движения. Дополнительная секция должна соответствовать разрешенному направлению, пешеходный светофор — переходу, стоп-линия — положению сигналов и траекториям, а фазность — полосам и маневрам.

Если новый или модернизируемый объект изменяет утверждённую организацию движения, разрабатывается новый ПОДД либо вносятся изменения в утверждённый ПОДД. Если строительство влияет на движение, отдельно может потребоваться ПОДД на период введения временных ограничений с этапами работ, ограждением и временными маршрутами.

Ведомости ПОДД и проектная спецификация выполняют разные, но связанные функции. ПОДД фиксирует состав ТСОДД и организацию движения, а техническая проектная документация содержит оборудование, конструкции, кабели, питание и строительные решения.

Выбирая разработку только технической части ради сокращения состава проекта, заказчик рискует получить оборудование без утвержденной схемы его применения. Выбирая только ПОДД, невозможно выполнить полноценное строительство и подключение. Для нового светофорного объекта эти уровни должны быть согласованы.

Чем обоснование светофора отличается от технического проектирования?

Обоснование отвечает на вопрос, нужен ли светофор и как он должен влиять на движение, а техническое проектирование определяет, каким оборудованием, конструкциями, кабельными линиями и инженерными системами это решение реализуется.

Страница услуги находится на стыке двух направлений компании не случайно. В разделе организации дорожного движения основной акцент делается на необходимости регулирования, безопасности, фазах и влиянии на потоки. В разделе проектирования раскрывается техническая реализация, оборудование и инженерная документация.

Разделение полезно для понимания задачи, но выполнение работ требует единой команды. Транспортный инженер должен знать ограничения оборудования, а проектировщик технической части — понимать смысл алгоритма. Иначе проект распадается на несогласованные блоки.

Что входит в проектирование?

• Сбор данных о параметрах дорожного движения
• Геодезические работы
• Натурные изыскания, необходимые для ПОДД
• Анализ данных
• Расчет режимов
• Решения по размещению оборудования, кабельных линий, линий связи
• Формирование проектной/рабочей документации
• Разработка ПОДД

Какие нормативные документы учитываются при проектировании?

Проектирование выполняется с учетом законодательства об организации и безопасности дорожного движения, требований к документации по ОДД, Правил дорожного движения, стандартов применения ТСОДД, требований к дорожным светофорам и нормативов проектирования инженерных систем.

Федеральный закон № 443-ФЗ устанавливает правовые основы организации дорожного движения и подготовки документации по ОДД. Федеральный закон № 196-ФЗ определяет основы обеспечения безопасности дорожного движения. Эти документы задают правовую цель проектных решений.

Приказ Минтранса России от 18 февраля 2025 года № 49 устанавливает требования к составу и содержанию документации по организации дорожного движения. Он учитывается при разработке ПОДД, графических материалов, обосновывающей части и сведений о светофорном регулировании.

ГОСТ Р 52282-2004 распространяется на дорожные светофоры, регулирующие движение транспортных средств и пешеходов, и определяет типы, основные параметры, технические требования и методы испытаний. Статус документа проверяется на дату проектирования.

ГОСТ Р 52289-2019 применяется в действующей редакции с учётом введённых изменений. Он устанавливает правила применения дорожных знаков, разметки, светофоров, ограждений и направляющих устройств.

Точный состав нормативной базы определяется типом регулирования, стадией проектирования, составом оборудования и требованиями владельца инфраструктуры. Для электроснабжения, кабельных линий, связи, конструкций, доступности, производства работ и смет применяются профильные требования.

Как проходит проектирование светофорного объекта?

Работа проходит от обследования и обоснования регулирования до разработки пофазного разъезда, проектной документации, ПОДД, инженерных систем, согласований и сопровождения реализации.

Конкретный набор этапов зависит от того, заказывает ли клиент только транспортное обоснование, расчёт режимов, модернизацию существующего объекта или полный технический проект.

Как проверяется эффективность проектного решения?

Эффективность проверяется по расчетным задержкам, очередям, пропускной способности, длительности перехода, числу остановок, уровню загрузки направлений и влиянию на соседние элементы УДС.

Сравнение проводится относительно исходного состояния и альтернативных вариантов. Если светофор снижает задержку второстепенного направления, но создает недопустимую очередь на магистрали, решение требует корректировки или изменения геометрии.

Задержка анализируется по группам. Среднее значение по всему узлу способно скрыть чрезмерное ожидание одного направления. Поэтому отдельно рассматриваются главная и второстепенная дороги, повороты, пешеходы и общественный транспорт.

Очередь оценивается по длине и месту распространения. Она не должна блокировать соседний перекресток, остановку, въезд, железнодорожный переезд или другой функционально значимый участок. В плотной сети граница анализа выходит за пределы одного узла.

Для сложных объектов может применяться транспортное моделирование. Модель позволяет воспроизвести взаимодействие полос, перестроения, повороты, общественный транспорт, пешеходов и соседние светофоры. Она не заменяет исходные данные, а проверяет последствия заложенных решений.

Перечень показателей определяется задачей проекта. Для локального пешеходного объекта и сложного координированного перекрёстка используются разные критерии оценки. Показатели рассчитываются для конкретного объекта, исходной нагрузки и сценария, поэтому универсальный процент улучшения заранее не устанавливается.

Какие инженерные нюансы определяют качество проекта?

Качество определяется точностью фазной логики, корректностью переходных интервалов, адресностью сигналов, взаимной увязкой ПОДД и оборудования, учетом отказов и возможностью безопасной эксплуатации.

Как развивались технологии светофорного регулирования?

Светофорное управление прошло путь от изолированных объектов с одной постоянной программой к многопрограммным, координированным и адаптивным системам, использующим детекторы, связь и централизованное управление.

Ранее большинство локальных объектов работало по фиксированному циклу, рассчитанному для одного или нескольких периодов. Такой подход прост, надежен и сохраняет ценность на стабильных узлах. Его ограничение проявляется при существенной неравномерности: одна программа не одинаково подходит для часа пик и свободного движения.

Следующим этапом стало расписание программ. Утром, днем и вечером применяются разные планы, соответствующие устойчивой структуре потоков. Это решение дешевле полноценной адаптивности, но не реагирует на ДТП, мероприятие, погоду или неожиданное перераспределение спроса.

Одним из ограниченных подходов стало внедрение детекторов без изменения алгоритма и эксплуатационных процедур. Наличие датчика само по себе не улучшает управление, если его данные не связаны с конкретным условием вызова или продления фазы. Технология превращается в неиспользуемый компонент.

Другой тупиковый сценарий — попытка создать «зеленую волну» только подбором одинаковых циклов без учета расстояний, поворотов и насыщения узлов. Формальная синхронизация не создает устойчивую группу автомобилей, если коридор разрывают очереди и локальные препятствия.

Современная система соединяет локальную безопасность с сетевым управлением. Объект сохраняет безопасные фазы и резервные программы, а АСУДД получает данные, координирует узлы, изменяет планы и контролирует состояние оборудования.

Цена развития — рост требований к данным и эксплуатации. Ради адаптивности приходится поддерживать детекторы, каналы связи, серверы, программное обеспечение и квалификацию персонала. Поэтому сложность системы должна соответствовать масштабу транспортной задачи.

Взгляд с другой стороны: всегда ли светофор делает перекресток безопаснее и эффективнее?

Самый сильный аргумент против установки светофора состоит в том, что регулирование вводит новые задержки, может увеличить скорость между объектами, создать очереди и не устранить причины ДТП, если проблема связана с геометрией или поведением участников.

Этот аргумент справедлив для узлов с низкой нагрузкой, достаточными безопасными интервалами и простой геометрией. На таком участке постоянное регулирование может заставлять участников ждать при отсутствии конфликтующего потока. Вызывной режим или нерегулируемая схема могут быть рациональнее.

Светофор также не заменяет канализирование движения, видимость, освещение и корректную разметку. Если полосы направляют автомобили в конфликт, стоп-линии расположены неудобно, а переход закрыт припаркованными машинами, установка сигналов не устраняет все риски.

На перегруженном узле регулирование распределяет дефицитную пропускную способность, но не создает дополнительную ширину дороги. Когда спрос превышает физическую способность пересечения, оптимизация режимов уменьшает потери лишь в доступных пределах. Может потребоваться реконструкция или управление спросом.

Взвешенный ответ заключается не в обязательной установке светофора, а в обязательном обосновании. Для простого узла проект может подтвердить нецелесообразность регулирования. Для сложного — показать, какие конфликты разделяются и какую цену в задержках имеет выбранный режим.

Результатом обоснования не обязательно становится рекомендация установить светофор. Анализ может показать, что проблему эффективнее решить изменением геометрии, приоритета, размещения перехода, парковки или других элементов ОДД. Поэтому ценность транспортного обоснования состоит в выборе решения, а не в подтверждении заранее заданного способа регулирования.

Что получает заказчик после проектирования?

Заказчик получает комплект транспортных, графических, технических и сметных материалов, необходимый для согласования, закупки оборудования, строительства, подключения, программирования и последующей эксплуатации светофорного объекта.

Точный состав определяется техническим заданием и стадией. Предварительное обоснование, проектная документация, рабочая документация и модернизация действующего объекта требуют разной детализации. До начала работ устанавливается, какие материалы нужны для принятия решения, согласования и реализации.

Итоговые файлы могут передаваться в печатном и электронном виде, включая редактируемые чертежи, таблицы и расчетные материалы. Форматы фиксируются заранее, чтобы документация могла использоваться владельцем дороги, строителями, наладчиками и эксплуатационной организацией.

Документ должен разделять существующее, демонтируемое и проектируемое оборудование. Это необходимо для расчета объемов и последовательности работ. При модернизации отдельно оценивается, какие элементы могут быть сохранены и интегрированы.

Какие практические сценарии охватывает услуга?

Обоснование и проектирование светофорных объектов охватывает как создание нового регулирования, так и модернизацию существующих объектов и интеграцию с АСУДД, ИТС или системами приоритета общественного транспорта. Конкретные количественные показатели и результаты фиксируются только по подтверждённым материалам соответствующего проекта.

Какой опыт Дорнадзора применяется при проектировании светофорных объектов?

«Дорнадзор» объединяет компетенции по организации дорожного движения, обследованию потоков, транспортному моделированию, проектированию дорог, светофорных объектов, АСУДД и ИТС, поэтому режим и техническая часть разрабатываются как единая система.

Компания более 14 лет работает с транспортной инфраструктурой различных регионов. В штате более 110 специалистов, включая инженеров по ОДД, транспортному моделированию, дорожному проектированию, электроснабжению, связи, автоматизации и цифровым системам.

Материально-техническая база включает 18 транспортных средств, 8 дорожных лабораторий, 40 автономных пунктов учета интенсивности, 5 радиолокационных датчиков и 5 беспилотных аппаратов. Оборудование позволяет формировать фактическую базу для транспортных расчетов и проектирования.

Компания выполняет проекты отдельных светофорных объектов и комплексных автоматизированных систем управления дорожным движением. В состав работ могут входить обследование существующих элементов, определение состава системы, анализ возможностей интеграции, модернизация и разработка документации на периферийное оборудование.

Опыт ОДД позволяет увязать светофор с полосами, разметкой, переходами и соседними участками. Опыт проектирования обеспечивает техническую реализуемость, а компетенции в ИТС позволяют предусмотреть детектирование, связь, приоритет общественного транспорта и централизованное управление.

Для заказчика это означает единый контур ответственности: исходные данные, транспортная логика, ПОДД, оборудование, инженерные сети и согласования не передаются между несвязанными исполнителями без проверки взаимных требований.
