Что такое диагностика автомобильной дороги и какую задачу она решает?

Диагностика автомобильной дороги представляет собой комплекс инженерных работ для определения ее фактического технического состояния, выявления дефектов, оценки транспортно-эксплуатационных показателей и подготовки исходных данных для принятия решений по эксплуатации, содержанию, ремонту, капитальному ремонту или реконструкции.

Визуальный осмотр отвечает прежде всего на вопрос, какие изменения можно увидеть на поверхности объекта. Диагностика идет глубже: параметры измеряются инструментально, повреждения привязываются к участкам дороги, а результаты объединяются в систему показателей. За счет этого состояние дороги можно оценивать не только качественными формулировками «есть колея» или «покрытие неровное», но и через измеренные характеристики.

Именно измеримость делает диагностику инструментом управления дорожным активом. Если представить автомобильную дорогу как техническую систему, визуальный осмотр похож на внешний осмотр оборудования, а диагностика — на инструментальное техническое обследование, где проверяются разные параметры и сопоставляются между собой. Причина повреждения и видимый дефект при этом не всегда одно и то же: трещина, просадка или колейность фиксируют проявление изменения состояния, а для выбора дальнейшего решения может потребоваться информация о прочности или конструкции дорожной одежды.

Основной инженерный компромисс заключается в глубине обследования. Чем больше параметров требуется измерить и чем выше пространственная детализация, тем сложнее программа работ и объем исходных данных, но тем полнее основание для последующих решений. Поэтому состав диагностики определяется не по принципу «измерить всё», а исходя из задачи владельца дороги и требований к результату.

Чем диагностика автомобильных дорог отличается от паспортизации?

Диагностика отвечает прежде всего на вопрос о фактическом техническом и транспортно-эксплуатационном состоянии дороги, тогда как паспортизация систематизирует учетные сведения об автомобильной дороге и ее элементах.

При паспортизации фиксируется состав объекта: общая информация о дороге, ее протяженность и категория, геометрические характеристики, элементы обустройства и другие учетные сведения. При диагностике акцент смещается на показатели, способные характеризовать состояние: дефекты покрытия, ровность, колейность, сцепление, прочность дорожной одежды и другие измеряемые характеристики.

Различие удобно представить через аналогию с техническим паспортом и обследованием оборудования. Паспорт сообщает, что представляет собой объект и какие элементы ему принадлежат; диагностика показывает, в каком состоянии эти элементы находятся на момент обследования. При этом результаты двух видов работ могут дополнять друг друга и формировать единую базу дорожных данных.

Выбирая только паспортизацию ради получения полного технического учета, нельзя автоматически получить исчерпывающий ответ о фактических эксплуатационных свойствах покрытия. И наоборот, диагностика не должна подменять технический учет дороги. Именно разделение этих задач позволяет сформировать корректный состав работ без дублирования.

Когда требуется диагностика автомобильной дороги?

Диагностика применяется, когда необходимо объективно установить состояние дороги и получить исходные данные для эксплуатации, планирования содержания, ремонта, капитального ремонта, реконструкции либо приемки выполненных дорожных работ.

Конкретный сценарий определяет вид диагностики. Первичная используется при формировании исходной базы данных об объекте; плановая позволяет контролировать изменение эксплуатационных параметров; приемочная выполняется после строительства, реконструкции, капитального ремонта или ремонта; специализированная формируется под отдельную инженерную задачу.

Для основной страницы услуги нецелесообразно сводить вопрос о сроках к одной универсальной периодичности. Периодичность зависит от вида диагностики и требований нормативных документов. Для диагностики, выполняемой в рамках соответствующих национальных проектов, экспертами «Дорнадзора» отдельно указана ежегодная оценка для отслеживания показателя нормативного состояния автомобильных дорог.

Нормативная база применяется с учетом вида диагностики, состава измерений, категории объекта и требований к результатам обследования. При подготовке работ учитываются действующие требования к оценке технического состояния автомобильных дорог и профильные документы по отдельным транспортно-эксплуатационным характеристикам.

Какие параметры измеряются при диагностике автомобильных дорог?

В состав диагностики могут входить продольная и поперечная ровность, сцепные качества и шероховатость покрытия, прочность и состояние дорожной одежды, геометрические параметры, состав дорожной одежды, дефекты покрытия, состояние ТСОДД, а при необходимости интенсивность и состав движения.

Эти показатели нельзя рассматривать как взаимозаменяемые. Ровность характеризует один аспект эксплуатационного состояния, сцепление — другой, прочность — способность конструкции воспринимать нагрузки, а геометрические параметры описывают фактическую конфигурацию дороги. Поэтому объективная оценка строится на совокупности характеристик, соответствующих задаче диагностики.

Что показывают ровность, колейность и дефекты дорожного покрытия?

Ровность, колейность и дефекты характеризуют разные проявления изменения покрытия, поэтому их совместная оценка позволяет точнее описать фактическое эксплуатационное состояние участка дороги.

Продольная ровность показывает неровности по направлению движения. В диагностических работах может использоваться международный индекс IRI, позволяющий представить ровность в сопоставимом количественном формате. Поперечная ровность характеризует изменение поперечного профиля и, в частности, глубину образовавшейся колеи.

Дефектовка дополняет инструментальные показатели информацией о конкретных повреждениях. Экспертами для плановой диагностики названы трещины, выбоины, просадки, сетка трещин и другие дефекты с фиксацией их положения и характеристик. Один и тот же интегральный показатель не способен заменить такую адресную информацию.

Выбирая только автоматизированный количественный показатель ради высокой производительности измерений, приходится мириться с тем, что часть локальных повреждений требует самостоятельной идентификации. Обратная ситуация также ограничена: одна визуальная дефектная ведомость не заменяет инструментальное измерение ровности или колейности. Поэтому методы дополняют, а не исключают друг друга.

Зачем измеряют прочность и сцепные качества дорожного покрытия?

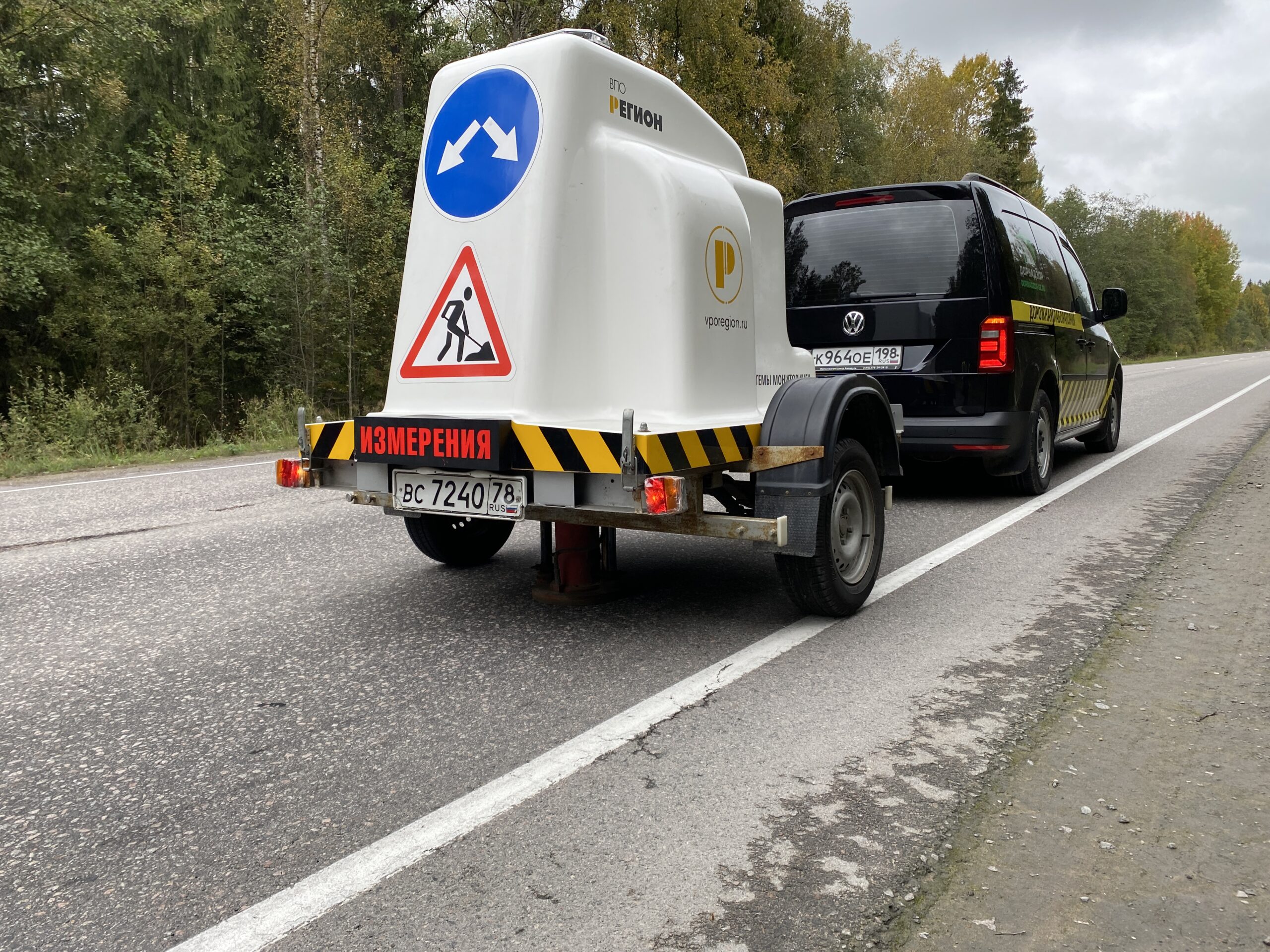

Прочность характеризует способность дорожной одежды воспринимать транспортные нагрузки, а сцепные качества характеризуют взаимодействие шины с поверхностью покрытия; эти показатели отвечают на разные инженерные вопросы и не могут заменять друг друга.

По данным экспертов «Дорнадзора», при плановой диагностике прочность может определяться выборочно на участках, где предполагается ремонт или имеются основания проверять несущую способность дорожной одежды. Это позволяет сосредоточить более трудоемкие измерения там, где их результат нужен для выбора дальнейших мероприятий.

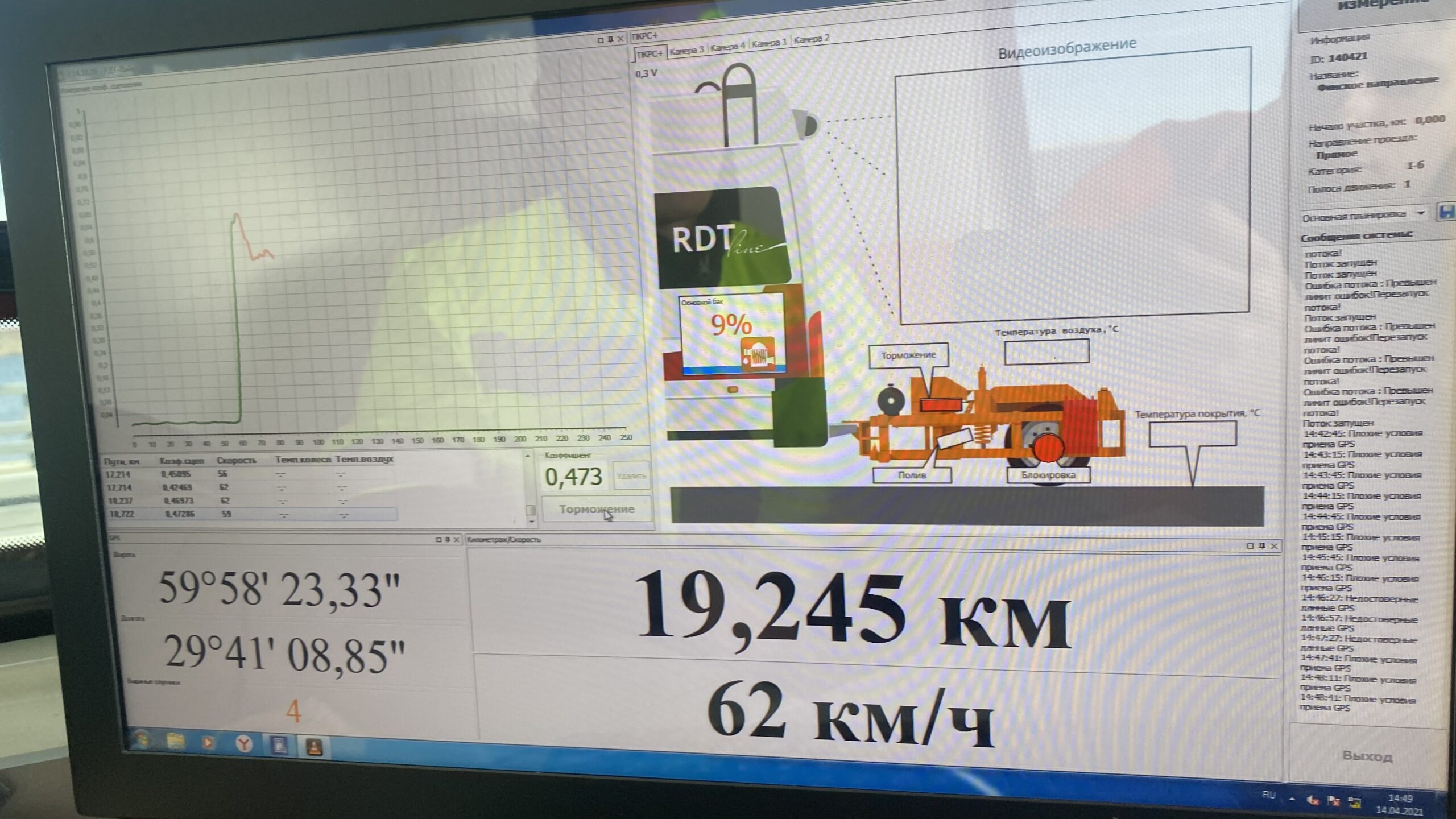

Сцепные свойства непосредственно связаны с эксплуатационными характеристиками покрытия и особенно значимы при условиях, когда поверхность увлажнена. При приемочной диагностике сцепные качества входят в число параметров, по которым оценивается фактический результат выполненных дорожных работ.

Основной компромисс инструментальной программы заключается в объеме измерений. Сплошной контроль большого числа параметров дает более плотную информацию, но повышает объем полевых и камеральных работ. Выборочная оценка сокращает этот объем, однако требует обоснованного выбора участков и не должна использоваться как механическая замена необходимому обследованию.

Зачем при диагностике проверяют геометрию дороги и состояние ТСОДД?

Геометрические параметры и состояние технических средств организации дорожного движения позволяют оценить автомобильную дорогу не только как покрытие, но как комплексный транспортный объект с определенной конфигурацией и элементами обустройства.

При первичной диагностике могут собираться сведения о ширине проезжей части и обочин, продольных и поперечных уклонах, радиусах кривых, виражах, характеристиках земляного полотна, видимости, пересечениях и примыканиях. При приемочной диагностике часть этих характеристик проверяется с точки зрения фактического состояния объекта.

Отдельное значение имеет обследование ТСОДД. В экспертных материалах для основной страницы диагностики предусмотрено дополнение перечня параметров оценкой состояния технических средств организации дорожного движения. Это позволяет рассматривать дорожный объект вместе с фактическим состоянием знаков и других элементов организации движения.

Такой подход снижает риск ситуации, когда состояние покрытия оценено подробно, но элементы, непосредственно влияющие на эксплуатацию дороги, остаются за пределами исходной базы. Цена комплексности — необходимость синхронизировать пространственную привязку данных разных типов. Именно поэтому цифровая база и ГИС становятся полезным продолжением полевых работ.

Какие виды диагностики автомобильных дорог применяются?

В практической структуре работ «Дорнадзора» выделяются первичная, плановая, приемочная и специализированная диагностика, а также диагностика объектов в рамках национальных проектов.

Вид диагностики определяет не название отчета, а исходную задачу. При первичном обследовании требуется сформировать базовое представление об объекте, при плановом — отследить изменение переменных параметров, при приемочном — проверить дорогу после выполненных дорожных работ. Специализированная диагностика позволяет сфокусировать программу на конкретной инженерной проблеме.

Что такое первичная диагностика автомобильной дороги?

Первичная диагностика выполняется при необходимости впервые сформировать систематизированные данные об объекте, в том числе после строительства дороги, передачи новому владельцу, постановки объекта на учет или формирования первоначальной базы данных.

В составе такой работы может собираться общая информация о дороге, ее категории и протяженности, геометрических характеристиках, дорожной одежде и покрытии, ровности, прочности, дефектах, ТСОДД и водоотводе. Конкретный перечень зависит от задания и объекта.

Для первичной диагностики экспертом указаны дорожная лаборатория, лазерный сканер, георадар, керноотборник, ретрорефлектометры, приборы оценки прочности и другое инструментальное оборудование. Результат может включать базу данных, паспорт объекта и отчет.

Основная ценность первичного обследования заключается в создании точки отсчета. Последующие измерения можно сопоставлять с исходным состоянием не по памяти или отдельным фотографиям, а по структурированному набору параметров. При большой интенсивности движения проведение полевых работ становится организационно сложнее, что эксперт отдельно называет характерной практической трудностью.

Что такое плановая диагностика автомобильной дороги?

Плановая диагностика предназначена для регулярного контроля изменяющихся характеристик автомобильной дороги и подготовки заключения о ее техническом состоянии с рекомендациями по содержанию, ремонту или капитальному ремонту.

Экспертами для этого вида работ выделены состояние покрытия и его дефекты, продольная ровность, поперечная ровность или колейность, сцепные свойства, прочность дорожной одежды и отдельные геометрические параметры. Среди типичных выявляемых изменений названы деформации, трещины, колейность и просадки.

Периодичность плановой диагностики определяется нормативными документами. Для главной страницы услуги корректнее не закреплять универсальный срок, поскольку конкретная программа зависит от типа объекта, вида показателя и действующих требований.

Результат плановой диагностики не следует трактовать как автоматическое проектное решение. По позиции эксперта «Дорнадзора» итогом является заключение о техническом состоянии автомобильной дороги и рекомендации по содержанию, ремонту либо капитальному ремонту. Проектные решения при необходимости разрабатываются далее как самостоятельный этап.

Что проверяется при приемочной диагностике автомобильной дороги?

Приемочная диагностика выполняется после завершения строительства, реконструкции, капитального ремонта или ремонта и предназначена для инструментальной проверки фактических характеристик дороги.

В экспертных материалах к проверяемым сведениям отнесены общие данные об объекте, геометрические параметры, положение оси дороги, ширина проезжей части, количество полос, поперечные уклоны, радиусы кривых и виражи, характеристики земляного полотна и расстояния видимости.

Для дорожной одежды и покрытия проверяются конструкция и тип покрытия, фиксируются дефекты, оценивается продольная ровность и сцепные свойства. При необходимости учитываются интенсивность и состав транспортного потока и состояние ТСОДД. В качестве документов эксперт называет акт, отчет по оценке технического состояния автомобильной дороги и ведомости.

Среди характерных замечаний указаны несоответствие ширины проезжей части, отсутствие километровых знаков и наличие дефектов покрытия. Этот пример показывает принцип приемочной диагностики: контроль должен быть привязан к измеряемым характеристикам объекта, а не сводиться к общему визуальному впечатлению о качестве выполненных работ.

Как проводится диагностика дорог в рамках национальных проектов?

Для объектов государственных программ диагностика используется для определения и отслеживания показателя нормативного состояния автомобильных дорог, а результаты оформляются в установленной отчетной и цифровой форме.

По данным эксперта «Дорнадзора», компания выполняла такие работы в рамках национального проекта «Безопасные качественные дороги» и национального проекта «Инфраструктура для жизни». Других программ в предоставленных экспертных материалах не указано.

Для этой задачи диагностика проводится ежегодно. Обязательным результатом являются отчет о техническом состоянии и сводная таблица с общим показателем по обследованным дорогам. Отличительной особенностью эксперт называет требования к отчетности и цифровым форматам данных.

Диагностические данные в данном контуре используются не изолированно, а как измерительная основа для отслеживания нормативного состояния дорожной сети и подготовки сводной отчетности по обследованным объектам.

Какие технологии и оборудование используются при диагностике автомобильных дорог?

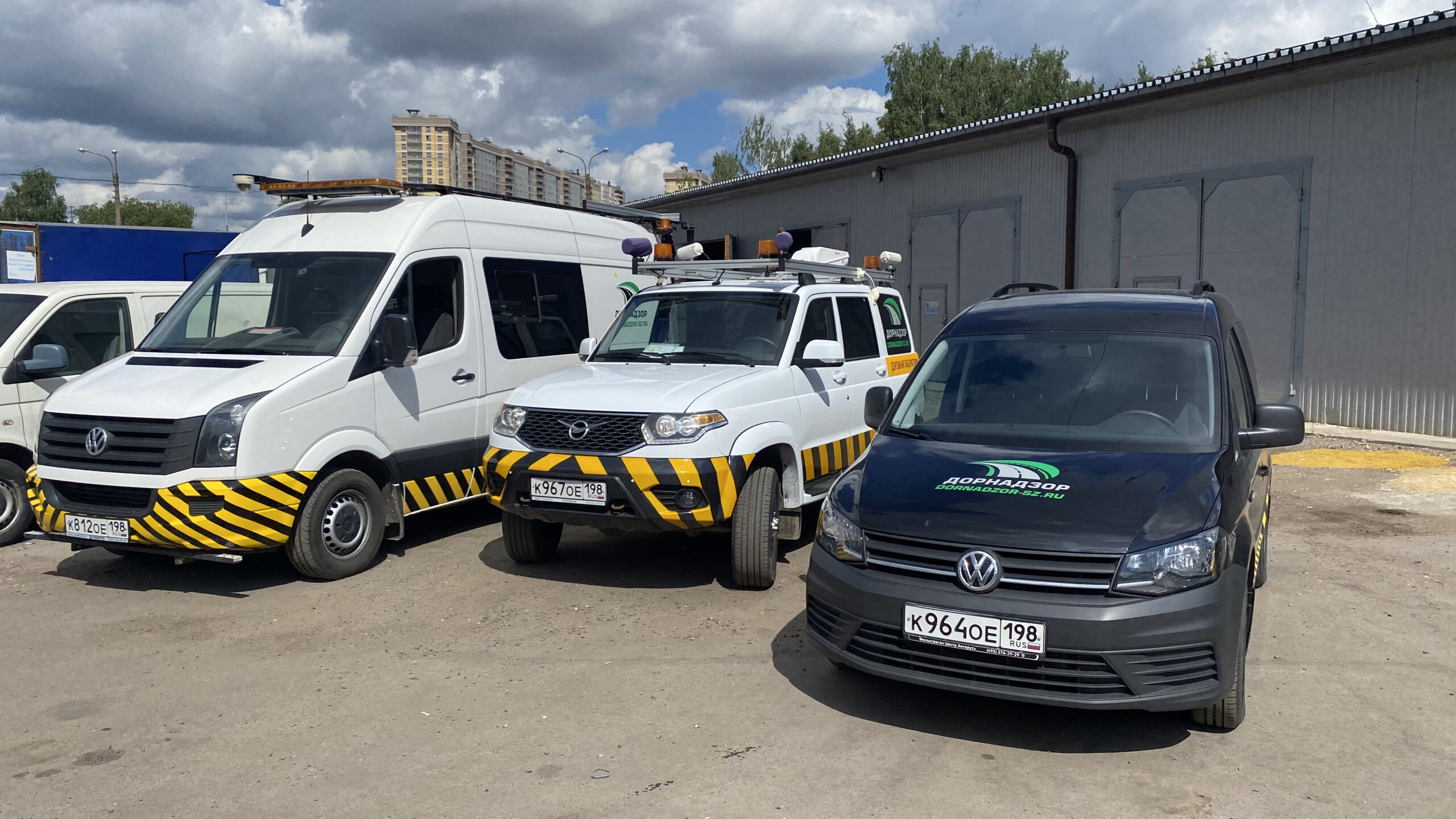

Для диагностики применяются мобильные дорожные лаборатории, лазерное сканирование, георадары, БПЛА, геодезические методы и различное инструментальное оборудование; выбор технологии зависит от измеряемого параметра.

Универсального прибора, который одновременно достоверно измеряет все характеристики дороги, не существует. Система диагностики строится как совокупность методов, каждый из которых отвечает за свой слой информации. Эта логика похожа на комплексное техническое обследование сложного механизма: показания одного датчика не заменяют геометрию, визуальный контроль и исследование конструкции.

Как дорожная лаборатория, лазерное сканирование и георадар дополняют друг друга?

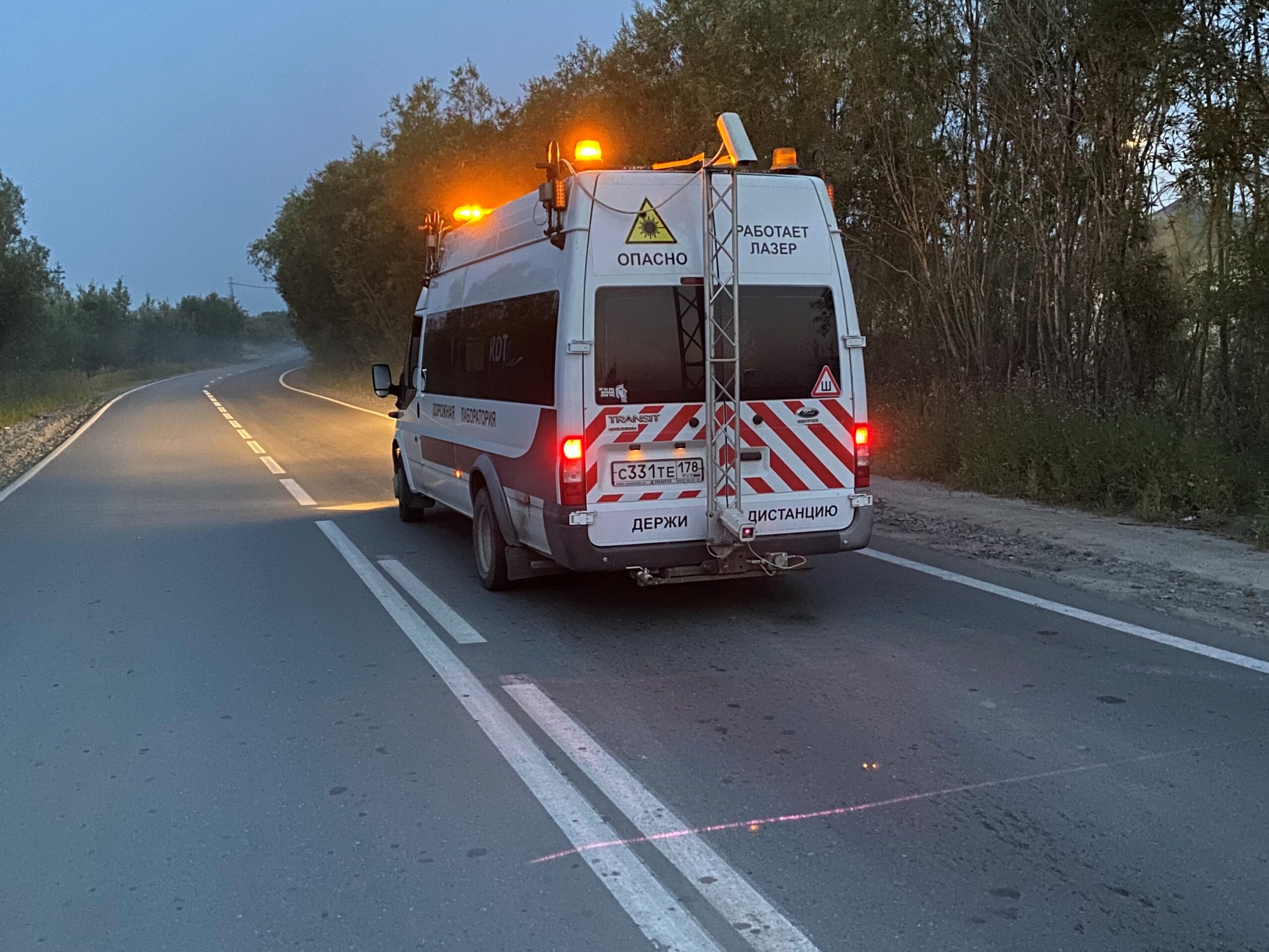

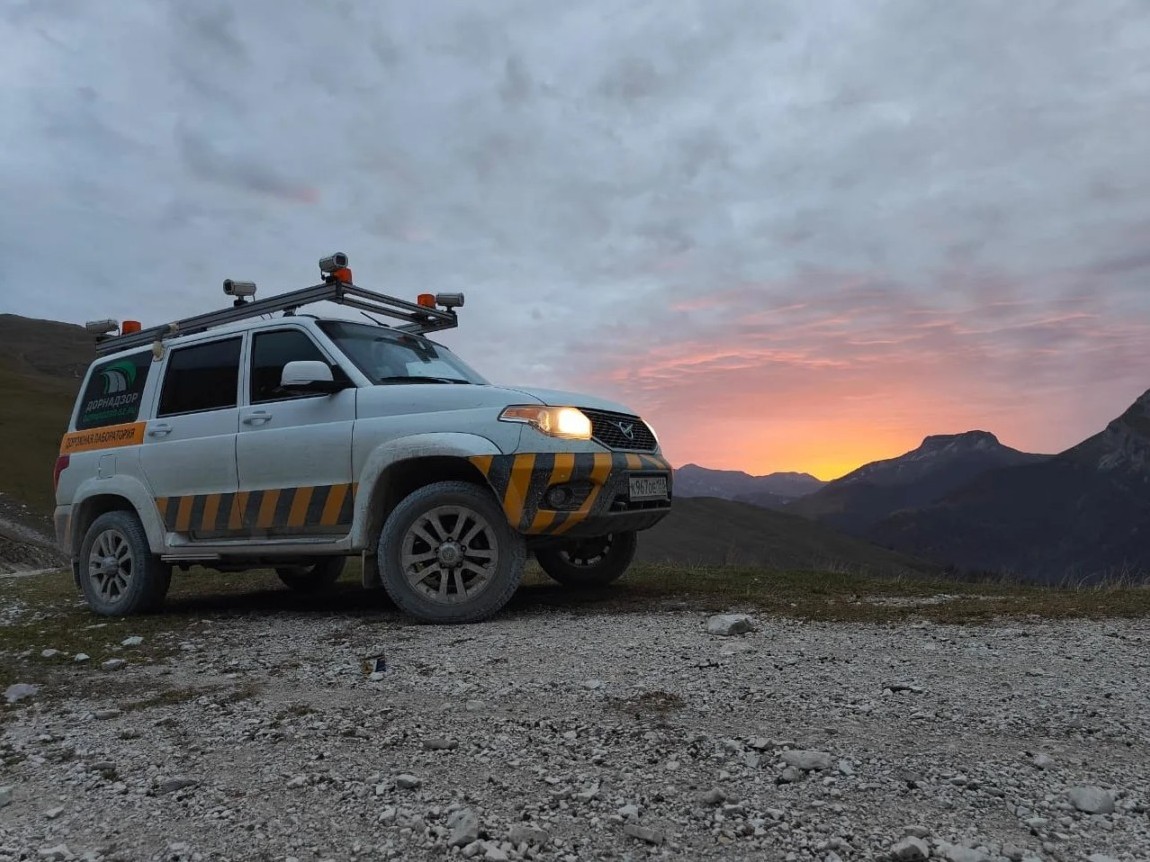

Передвижная дорожная лаборатория обеспечивает сбор измеряемых параметров в движении или непосредственно на дороге, лазерное сканирование формирует высокодетальную пространственную информацию, а георадар применяется для исследования внутренней структуры дорожной одежды.

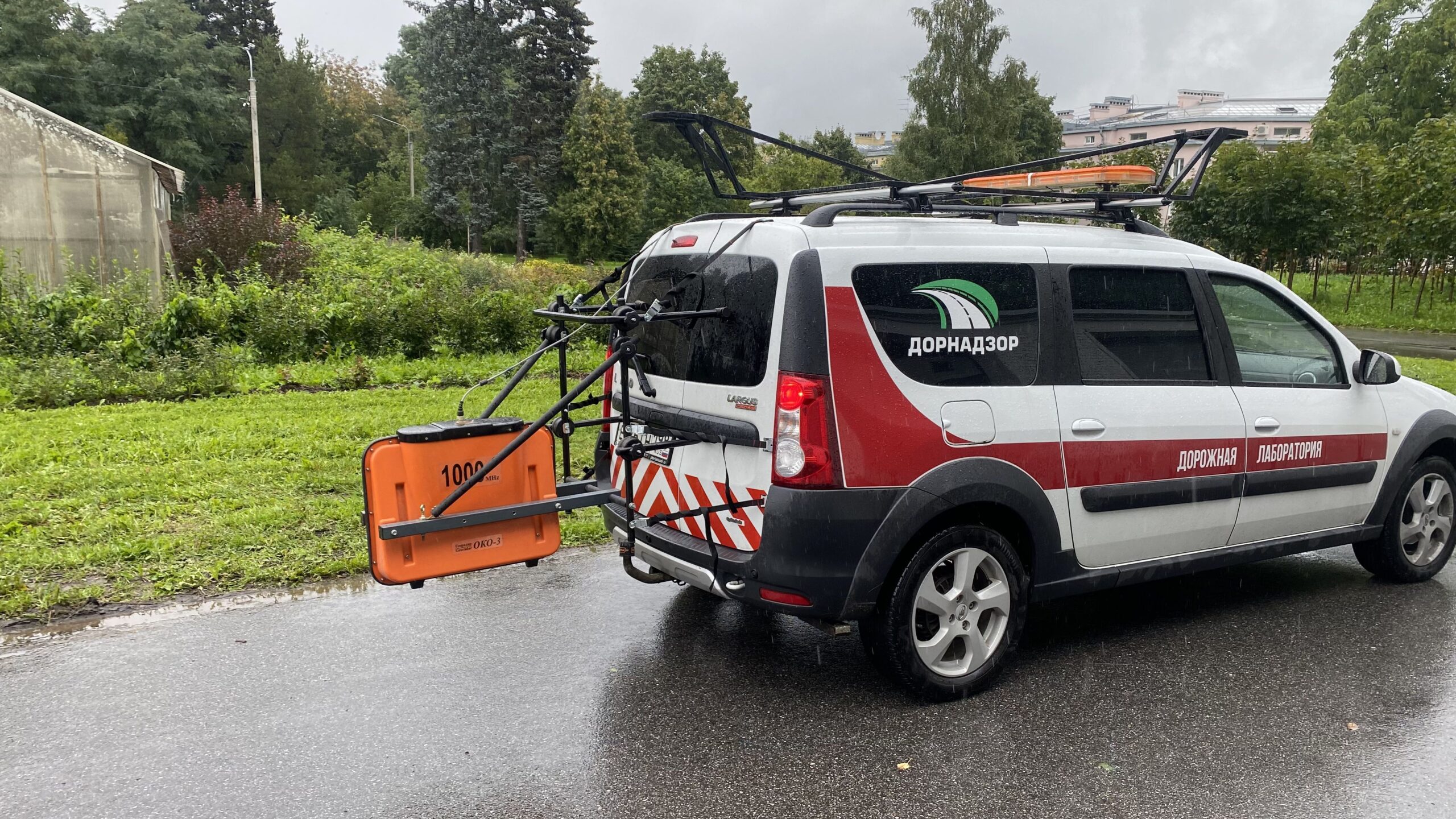

Георадар особенно показателен как пример неразрушающего метода. Его можно сравнить с медицинской визуализацией лишь на уровне принципа: задача состоит в получении информации о внутренней структуре без сплошного вскрытия объекта. Аналогия не означает идентичности физических методов, но объясняет, почему поверхностного осмотра недостаточно для ряда инженерных задач.

Лазерное сканирование решает другую задачу — получает пространственную геометрию объекта и окружающих элементов. Выбирая высокую плотность пространственных данных ради детальности и возможности дальнейшей цифровой обработки, приходится учитывать увеличенный объем информации и требования к камеральной обработке.

Дорожная лаборатория связывает инструментальные измерения с линейной структурой дороги. В материально-технической базе компании указаны восемь дорожных лабораторий. Это оборудование используется как часть комплексного контура обследований, а не как самостоятельная замена другим методам.

Зачем при диагностике используют керноотбор, ретрорефлектометры и другое приборное оборудование?

Локальное приборное оборудование применяется там, где конкретный параметр невозможно надежно определить по изображению, геометрической модели или данным мобильной лаборатории.

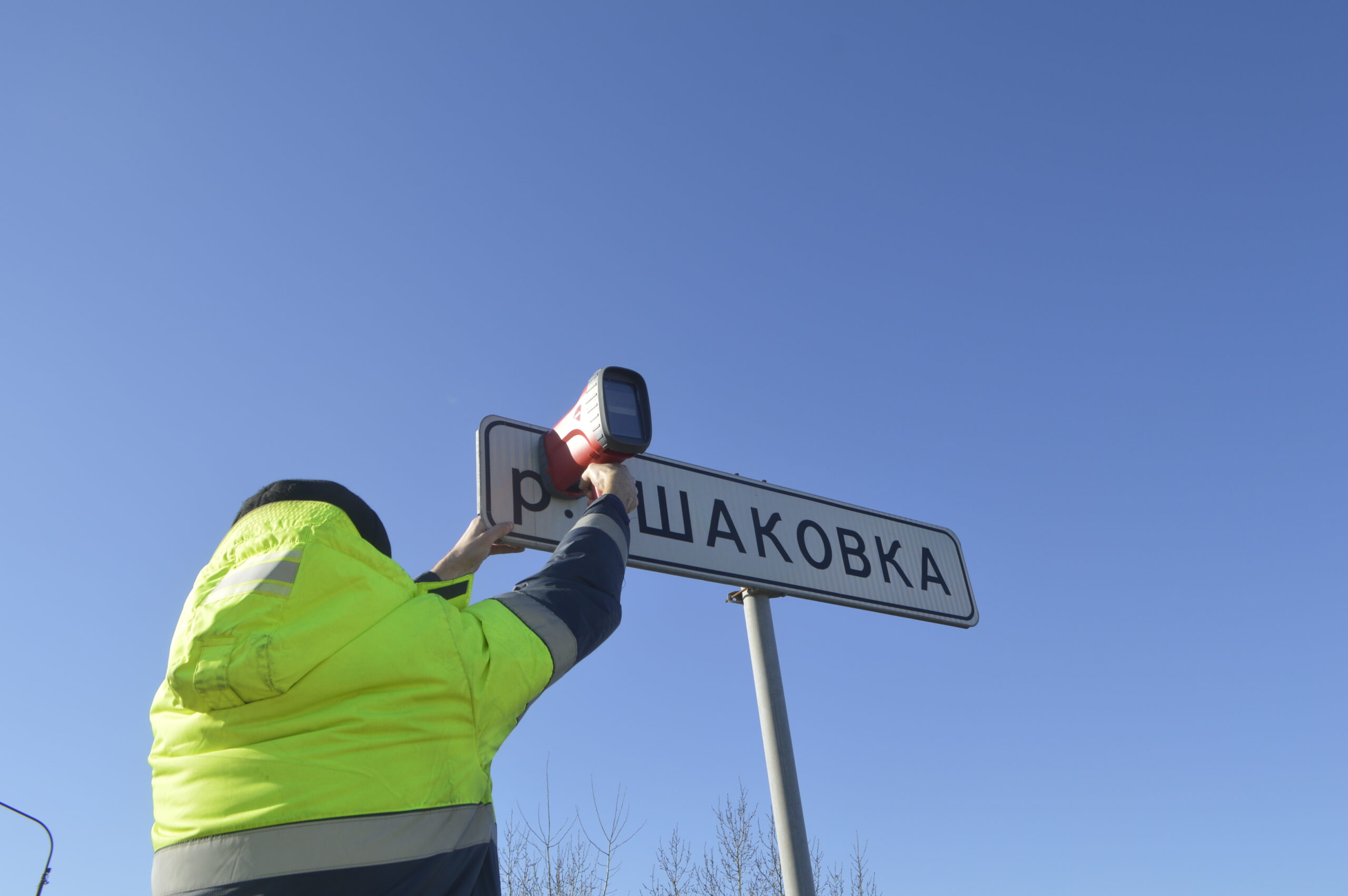

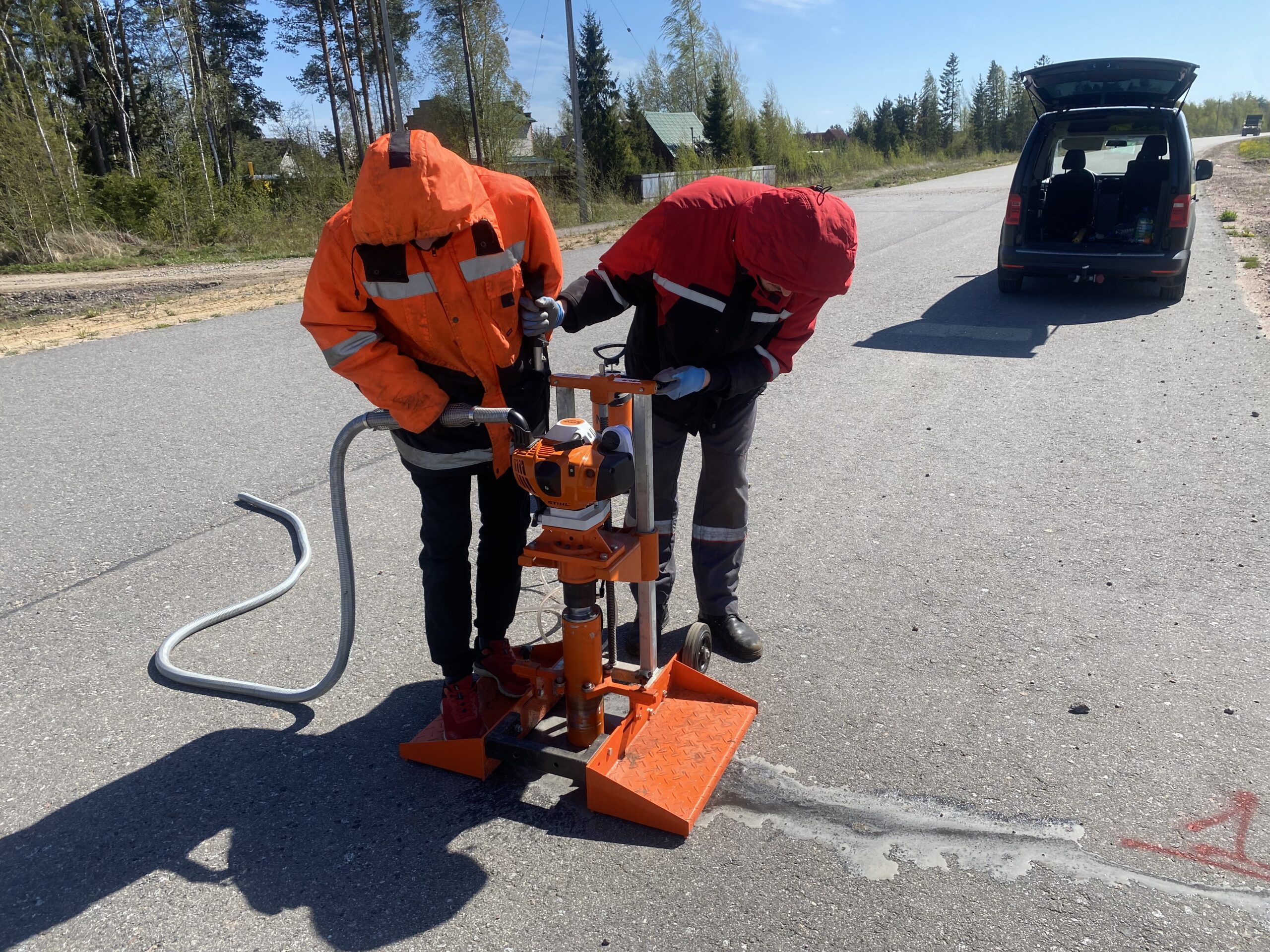

Керноотбор позволяет получить образец конструктивных слоев. Ретрорефлектометры используются при обследовании характеристик элементов, связанных со световозвращением. В экспертном перечне оборудования также указан ДИП «Импульс» для оценки прочности бетона и иное инструментальное оборудование.

Основной компромисс локальных методов — точность в конкретной точке против ограниченного пространственного охвата. Керн дает непосредственную информацию о выбранном месте, но физически невозможно превратить сплошной дорожный объект в последовательность кернов. Поэтому локальные методы сочетаются с непрерывными или маршрутными измерениями.

Программа диагностики должна обеспечивать достаточность данных без необоснованного дублирования. Если один параметр уже получен надежным инструментальным способом, повторение его другой технологией имеет смысл только при необходимости контроля, верификации или решения дополнительной инженерной задачи.

Как панорамная съемка и ГИС превращают измерения в рабочую базу данных?

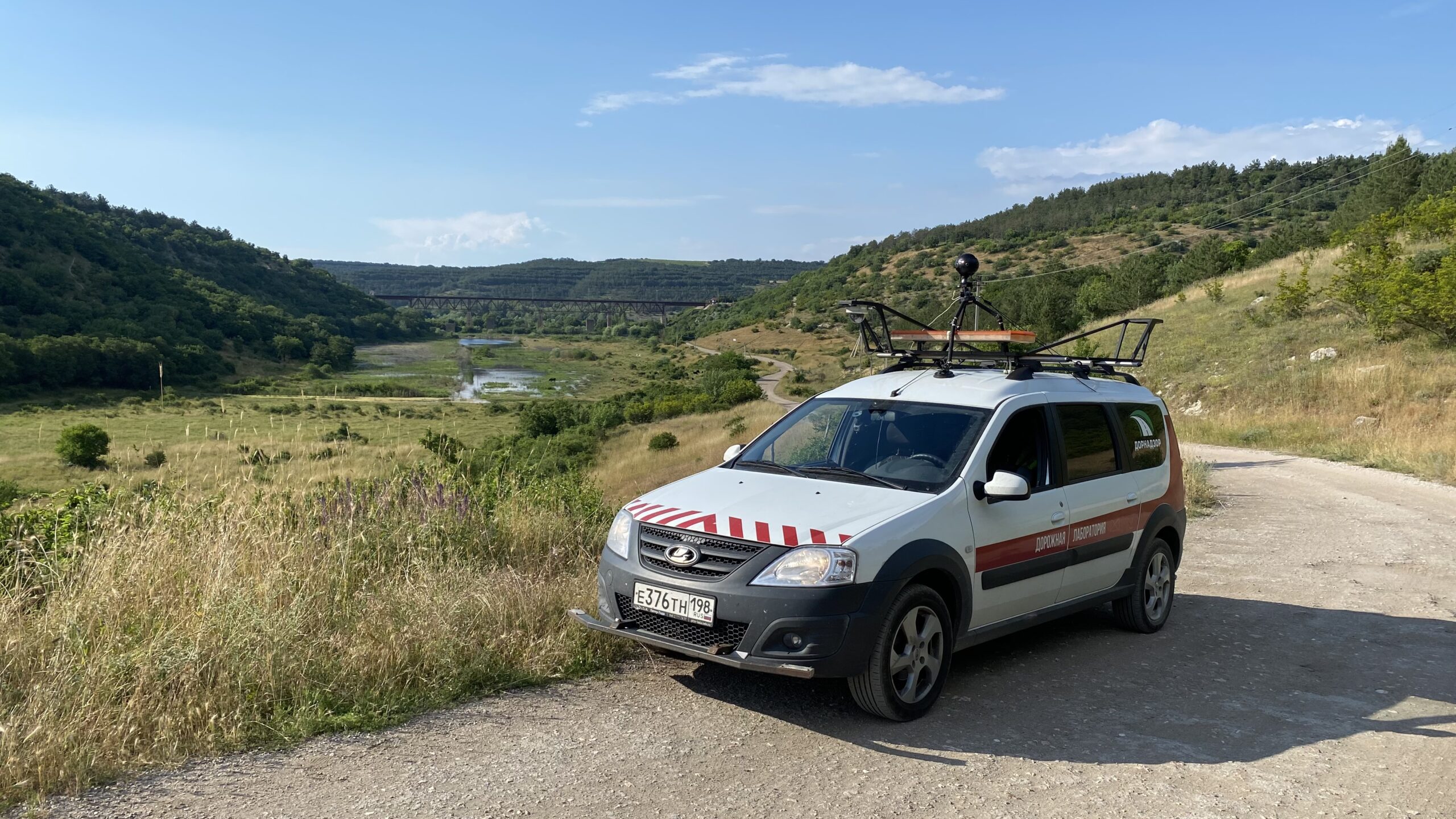

Панорамная съемка и ГИС позволяют связать результаты диагностики с конкретным положением на дороге и представить измерения, дефекты и объекты инфраструктуры в едином пространственном контексте.

Панорамное изображение дает возможность вернуться к визуальному состоянию участка после завершения полевого выезда. Это особенно полезно при камеральной проверке объектов и сопоставлении нескольких наборов данных. При этом фотография сама по себе не заменяет инструментального измерения сцепления, прочности или ровности.

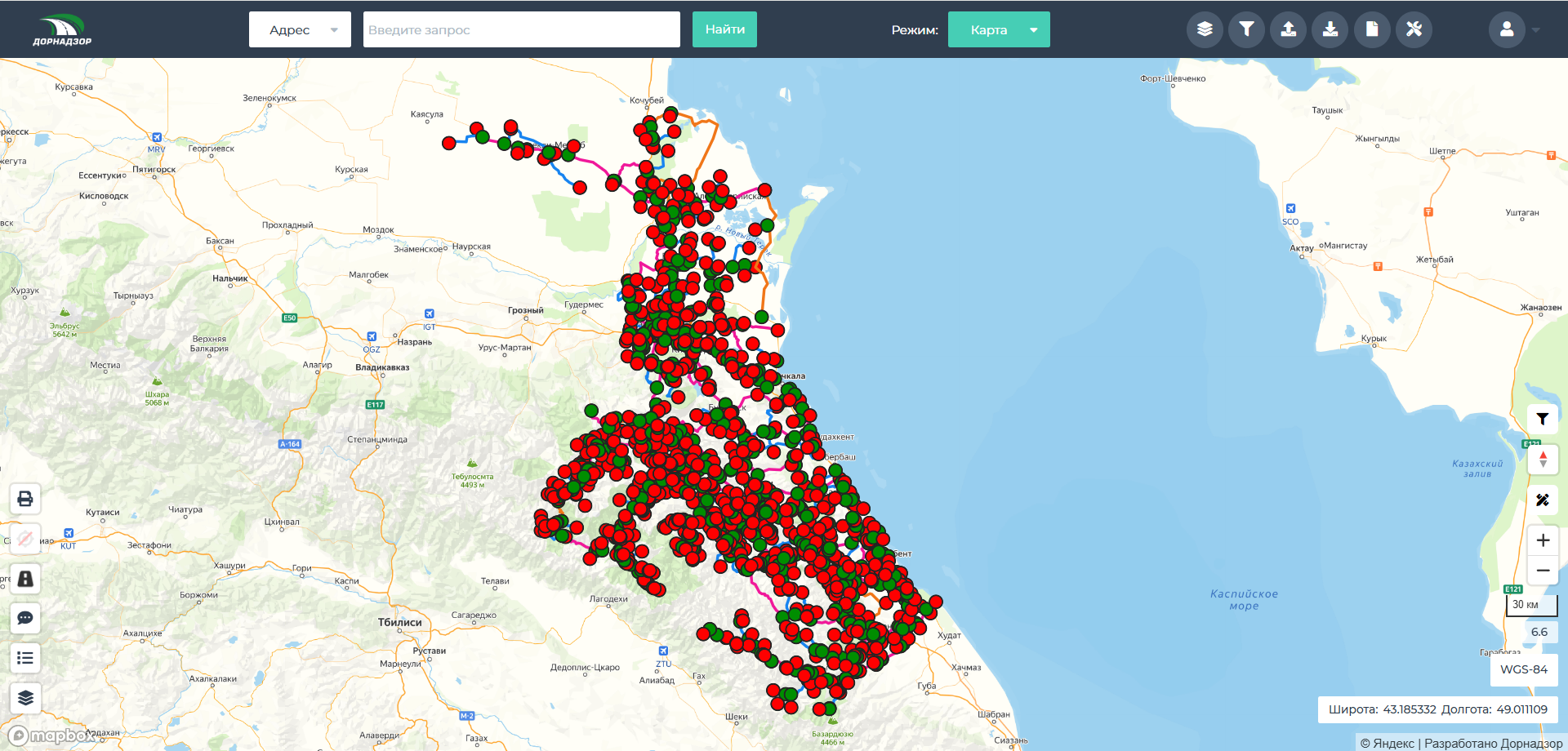

Информационная система решает следующую задачу — связывает разнородные результаты между собой. Данные дорожной лаборатории могут импортироваться в систему, после чего формируются ведомости, графики и другие аналитические материалы. Если сравнивать диагностику с лабораторным исследованием, ГИС здесь играет роль не измерительного прибора, а среды, где результаты разных исследований собираются в общую картину.

Обратная сторона цифровизации — повышенные требования к структуре исходных данных и координатной привязке. Неструктурированные фотографии, таблицы и отдельные файлы сами по себе еще не образуют цифровую модель дороги. Ценность возникает тогда, когда информация имеет понятную структуру, положение и атрибуты.

Что получает заказчик по результатам диагностики автомобильной дороги?

По результатам диагностики заказчик получает документированную оценку технического состояния и комплект исходных материалов, который может включать отчет, ведомости, цифровую модель, базу данных, карточки дефектов, результаты измерений и рекомендации.

Состав сдаваемой документации зависит от задания и вида диагностики. Для приемочной диагностики эксперт отдельно указывает акт, отчет по оценке технического состояния и ведомости; для первичной — базу данных, паспорт объекта и отчет; для национальных проектов — отчет о техническом состоянии и сводную таблицу общего показателя.

Практическая ценность результата заключается в возможности перейти от измерений к управленческому решению. Дефектная ведомость показывает локальные повреждения, измеренные показатели позволяют оценить свойства дороги, а пространственная база связывает сведения с конкретными участками.

При этом диагностический отчет не следует смешивать с проектом ремонта или проектом содержания. Диагностика формирует объективную исходную основу и рекомендации; последующее проектирование и планирование мероприятий выполняется в рамках соответствующих видов работ.

Как диагностика связана с ремонтом, капитальным ремонтом и содержанием автомобильной дороги?

Диагностика предоставляет фактические данные, необходимые для определения технического состояния дороги и подготовки рекомендаций по содержанию, ремонту или капитальному ремонту, но сама по себе не заменяет проектирование соответствующих мероприятий.

Например, наличие трещины фиксирует дефект, но не всегда определяет глубину проблемы. Если одновременно получены данные о прочности дорожной одежды, ровности, колейности и конструкции покрытия, инженер располагает более полной исходной картиной для выбора дальнейшего вида работ.

Здесь действует принцип инженерного компромисса: локальное устранение поверхностного дефекта требует меньше ресурсов, но окажется недостаточным, если причина связана с состоянием конструкции. Более глубокое вмешательство может быть технически обоснованным, однако требует иной проектной и финансовой подготовки. Диагностика позволяет отделить эти сценарии еще до перехода к разработке решения.

При планировании содержания диагностические материалы помогают определить фактическое состояние объекта и приоритетность мероприятий. Рекомендации по результатам диагностики далее используются с учетом действующей классификации и нормативных требований к содержанию, ремонту и капитальному ремонту автомобильных дорог.

Как менялась диагностика дорог: от маршрутного осмотра к цифровой модели состояния?

Эволюция дорожной диагностики идет от разрозненной визуальной фиксации и локальных измерений к комплексному сбору инструментальных данных, их координатной привязке и объединению в цифровой информационной среде.

Ранее значительная часть исходной информации формировалась как набор маршрутных осмотров, ручных ведомостей, отдельных фотографий и локальных замеров. Эти методы сохраняют полезность и сегодня, особенно при визуальной дефектовке, однако их ограничение проявляется на протяженных дорожных сетях: большое число несвязанных материалов сложно сопоставлять между собой и использовать для повторных оценок.

Ограниченным подходом является использование фотографии без координатной и атрибутивной привязки как конечного результата обследования. Фотография показывает состояние конкретного места, но при большом количестве кадров поиск нужного участка превращается в отдельную задачу. Аналогичная проблема возникает при хранении результатов разных измерений в независимых электронных таблицах без общей пространственной структуры.

Современный диагностический контур не отменяет визуальное обследование, таблицы или точечные измерения. Он соединяет их. Мобильная лаборатория собирает маршрутные показатели, лазерное сканирование формирует геометрию, георадар дает информацию о внутренней структуре, локальные приборы измеряют специальные характеристики, панорамная съемка сохраняет визуальный контекст, а ГИС связывает данные с дорожной сетью.

Цена такого перехода — более высокие требования к качеству исходных данных и камеральной обработке. Зато результат перестает быть набором изолированных материалов и может становиться частью базы, которую используют для анализа состояния, подготовки последующих работ и актуализации информации об объекте.

Взгляд с другой стороны: действительно ли комплексная диагностика нужна каждой автомобильной дороге?

Самый сильный аргумент против комплексной инструментальной диагностики состоит в том, что для части локальных и очевидных задач достаточно визуального обследования и нескольких целевых измерений, поэтому полный набор методов может оказаться избыточным.

Этот аргумент справедлив, если задача действительно локальна и решение не зависит от широкого набора транспортно-эксплуатационных показателей. Например, для подтверждения наличия конкретного поверхностного повреждения не требуется одновременно выполнять весь спектр измерений прочности, георадарных исследований и лазерного сканирования.

Ошибка возникает, когда принцип достаточности превращается в принцип минимальности. Если на основании обследования предстоит принимать решение о ремонте, капитальном ремонте, приемке объекта или оценке нормативного состояния, недостаточный состав данных способен оставить без ответа ключевой инженерный вопрос. Видимый дефект показывает следствие, но не обязательно раскрывает состояние конструкции или количественные характеристики покрытия.

Поэтому основной тезис заключается не в необходимости максимально большой программы для каждого объекта, а в необходимости достаточной программы диагностики. Хорошо спроектированное обследование измеряет именно те параметры, которые нужны для конкретного решения. Ради экономии ресурсов можно сокращать ненужные измерения, но нельзя жертвовать параметрами, без которых результат перестает быть доказательным.

Что находится «под капотом» дорожной диагностики?

Глубина диагностики определяется не количеством примененных приборов, а тем, насколько корректно разные измерения описывают один и тот же участок дороги и отвечают на поставленную инженерную задачу.

Какой опыт диагностики автомобильных дорог есть у «Дорнадзора»?

Опыт компании включает диагностику региональных, городских и скоростных автомобильных дорог в разных субъектах Российской Федерации с применением инструментальных и цифровых методов обследования.

В материалах «Дорнадзора» указаны работы на 3 500 км региональных автомобильных дорог в Ленинградской, Кировской и Тюменской областях и на 7 500 км региональных дорог Республики Дагестан. Компания также выполняла комплексную диагностику автомагистрали «Западный скоростной диаметр» в Санкт-Петербурге.

В перечне опыта присутствует плановая диагностика скоростной автомобильной дороги на Комплексе защитных сооружений Санкт-Петербурга от наводнений, работы на участках автомагистрали М-11 «Нева», а также диагностика автомобильных дорог Грозного и Аргуна.

Эти проекты различаются по масштабу, режиму движения и типу дорожной сети, поэтому их нельзя сводить к одной типовой программе. Общим остается принцип: фактические параметры дороги должны измеряться методами, соответствующими поставленной задаче, а результаты — оформляться в структуре, пригодной для дальнейшего инженерного использования.

Какие вопросы чаще всего возникают перед диагностикой автомобильной дороги?

Основные вопросы заказчиков связаны с назначением диагностики, составом измерений, видом обследования, оборудованием, результатами и дальнейшим использованием полученной информации.
