Что такое диагностика ИССО и для чего она проводится?

Диагностика искусственного сооружения нужна для получения объективной информации о его фактическом техническом состоянии, обнаружения повреждений и оценки возможности дальнейшей эксплуатации под действующими транспортными нагрузками.

Видимая трещина или коррозия — только один информационный слой. Для инженерной оценки требуется понять, какой элемент поврежден, как расположен дефект, изменилось ли взаимное положение конструкций, имеются ли осадки, крены или прогибы и влияет ли совокупность выявленных факторов на работу сооружения.

В этом отношении диагностику ИССО можно сравнить с обследованием несущего каркаса здания. Трещина в отделке и повреждение несущего элемента могут выглядеть похожими для неспециалиста, но имеют совершенно разное значение для работы конструкции. Задача диагностики — перейти от внешнего признака к технически обоснованной оценке.

Основной инженерный компромисс заключается в глубине обследования. Выбирая расширенную программу ради более полной информации о конструкции, приходится увеличивать объем полевых измерений, доступ к труднодоступным элементам и камеральные расчеты. Поэтому объем диагностики определяется состоянием сооружения и задачей заказчика.

Какие объекты относятся к ИССО?

К искусственным сооружениям на автомобильных дорогах относятся различные инженерные объекты, обеспечивающие пропуск дороги через препятствия или выполняющие самостоятельную конструктивную функцию; в практическом контуре «Дорнадзора» подтверждены работы с мостовыми сооружениями и водопропускными трубами.

В общей структуре диагностического направления также рассматриваются мосты, путепроводы, эстакады, тоннельные сооружения и другие объекты, если они входят в техническое задание и компетенцию соответствующего обследования. Конкретная методика зависит от типа сооружения.

Мост и водопропускная труба решают разные конструктивные задачи и не могут обследоваться по полностью идентичной программе. Для мостового сооружения ключевыми становятся пролетные строения, опоры, устои, мостовое полотно и подмостовое пространство; для трубы — конструкция трубы, оголовки, русло, состояние звеньев и взаимодействие сооружения с насыпью.

Поэтому термин «диагностика ИССО» описывает направление работ, но не один универсальный алгоритм. Выбирая единый шаблон ради стандартизации, нельзя игнорировать конструктивные особенности конкретного объекта.

Когда требуется диагностика искусственного сооружения?

Диагностика требуется при необходимости установить фактическое состояние сооружения, проверить его эксплуатационную пригодность, зафиксировать развитие повреждений либо получить исходные данные для содержания, ремонта, капитального ремонта, реконструкции или специального инженерного решения.

Основанием может быть плановое обследование эксплуатируемого объекта, ввод нового или реконструированного сооружения, появление дефектов, изменение условий эксплуатации или необходимость уточнить несущую способность. Конкретная периодичность и состав работ определяются применимой нормативной документацией и характеристиками сооружения.

Сам факт длительной эксплуатации не является единственным критерием. Повреждения могут быть связаны с материалом конструкции, водоотводом, состоянием швов, воздействием воды, деформациями опор, коррозионными процессами или изменением транспортной нагрузки.

Диагностика особенно нужна там, где решение должно быть основано не на визуальном впечатлении, а на измеряемых параметрах. Ради экономии можно ограничить программу при локальной и однозначной задаче, но нельзя исключать исследования, необходимые для подтверждения безопасности эксплуатации.

Какие геометрические параметры и габариты проверяются?

При диагностике определяются фактические размеры и габариты сооружения и проверяется их соответствие проектным и применимым нормативным требованиям.

В экспертных материалах «Дорнадзора» предусмотрены измерение длины сооружения, пролетов, сечений отдельных элементов и толщины дорожной одежды проезжей части. Проверяются габариты проезда, тротуаров и подмостового пространства.

Эти параметры создают геометрическую основу обследования. Без нее сложно правильно интерпретировать положение дефектов, деформации отдельных элементов и условия движения транспорта через сооружение.

Геометрический контроль особенно показателен при повторных обследованиях. Однократное значение фиксирует состояние на дату измерения, а сопоставимые результаты разных периодов позволяют установить изменение положения конструкции.

Как выявляются смещения, осадки, крены и прогибы?

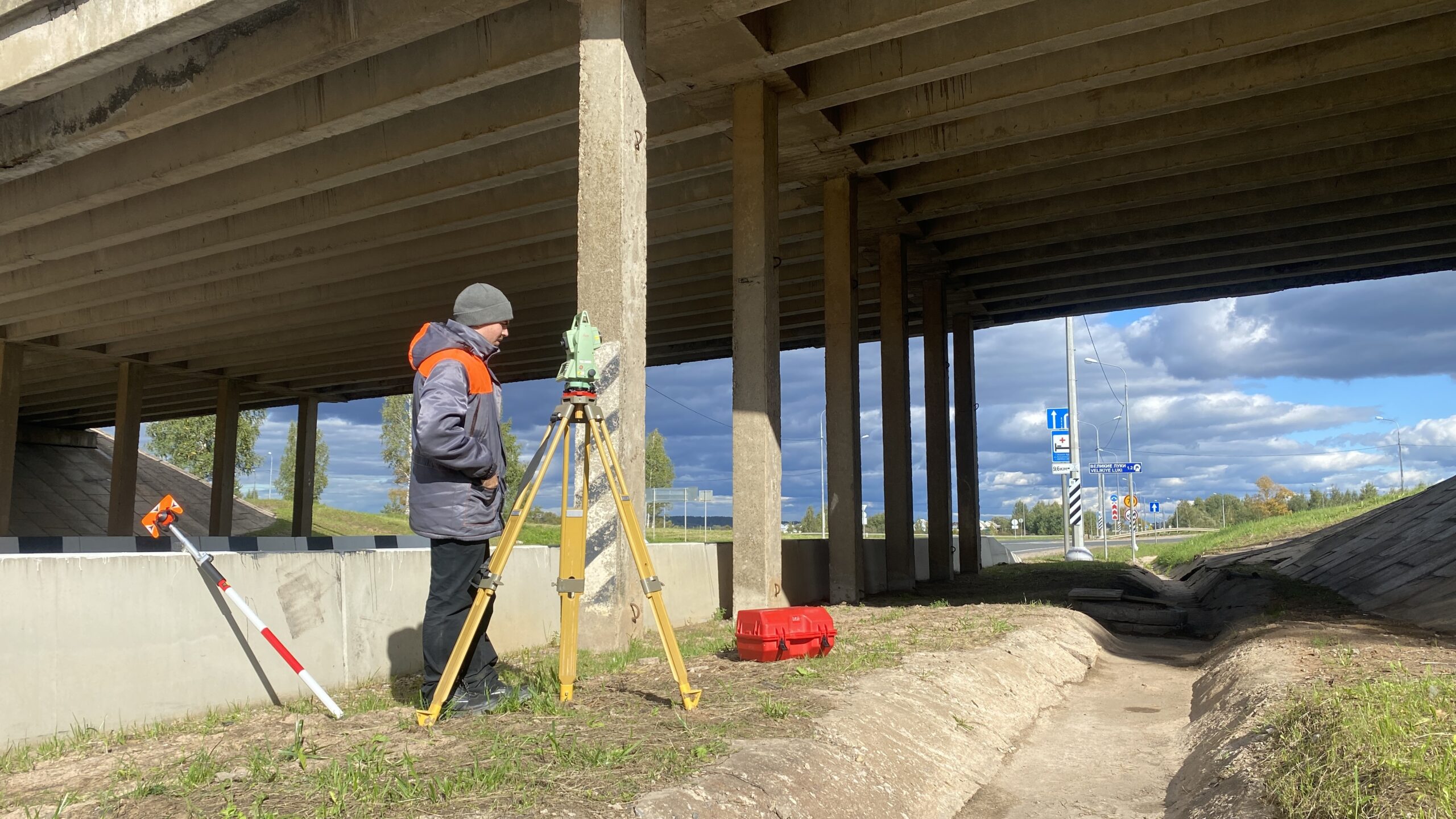

Взаимное положение конструкций проверяется геодезическими измерениями, которые позволяют фиксировать смещения, осадки, крены опор и прогибы пролетных строений.

Такие данные принципиально отличаются от дефектов поверхности. Трещина характеризует локальное повреждение материала или элемента, а геодезическое измерение описывает положение конструкции в пространстве.

Здесь работает аналогия с каркасом здания: можно детально обследовать поверхность каждой колонны, но без контроля положения опор невозможно оценить, произошло ли пространственное изменение системы. Для мостового сооружения эта связь особенно значима из-за совместной работы опор и пролетных строений.

Обратная сторона точного геодезического контроля — повышенные требования к исходной системе измерений и сопоставимости результатов. Ради анализа динамики измерения разных периодов должны быть организованы так, чтобы их можно было корректно сравнивать.

Какие конструкции мостового сооружения обследуются?

Диагностика охватывает основные конструктивные группы сооружения: пролетные строения, опоры и устои, мостовое полотно, деформационные швы, гидроизоляцию, водоотвод, ограждения, подходы, русло и другие предусмотренные программой элементы.

Эти элементы работают как единая система. Повреждение водоотвода может создавать условия для ускоренного разрушения других конструкций, неудовлетворительное состояние деформационного шва влияет на прилегающие элементы, а изменение положения опоры отражается на работе пролетного строения.

Какие дефекты выявляются при диагностике ИССО?

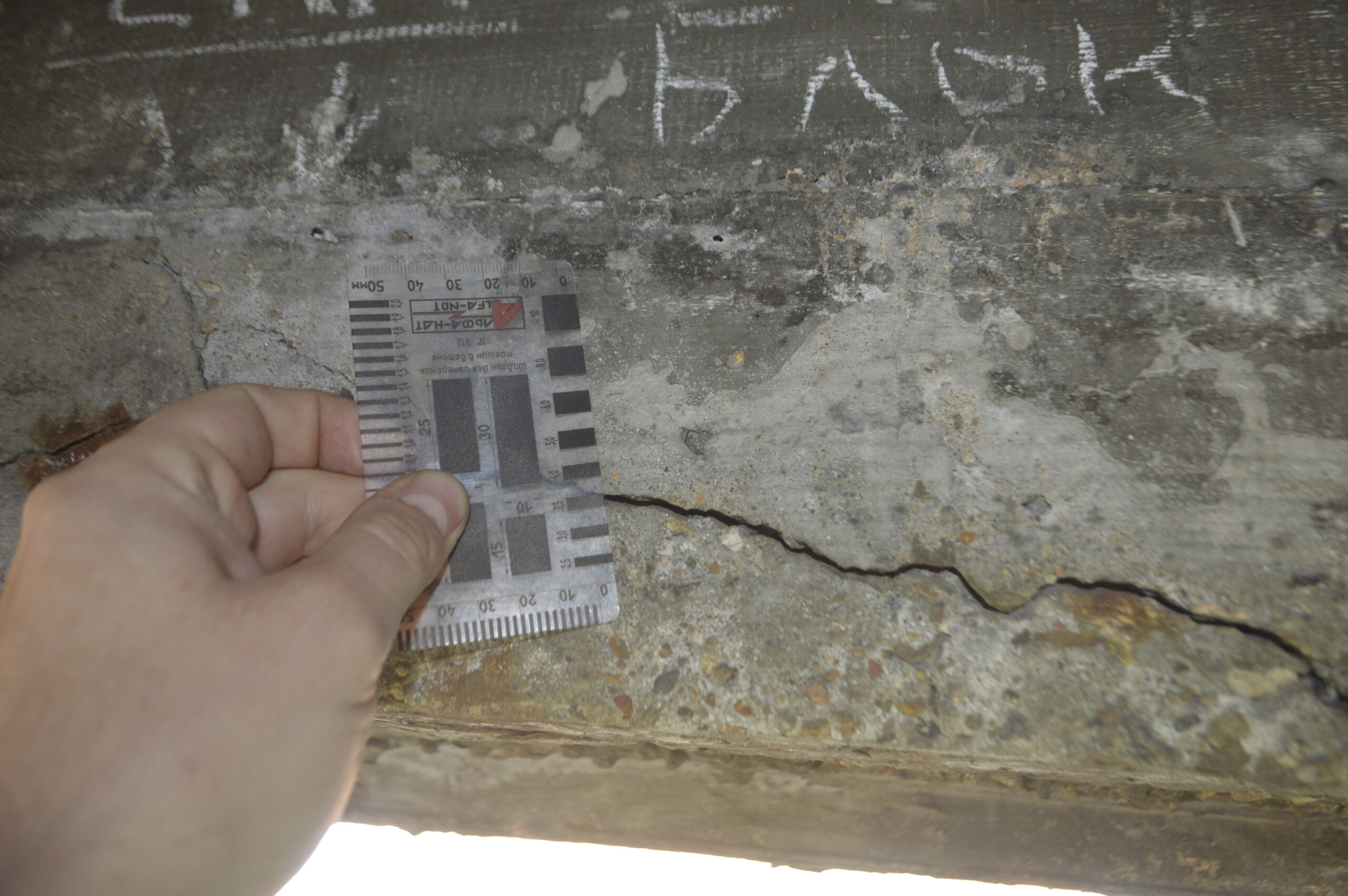

При обследовании выявляются и фиксируются повреждения материалов, соединений и конструктивных элементов: коррозия, трещины, сколы, обнажение арматуры, нарушения соединений, разрушение кладки, признаки фильтрации воды, дефекты деформационных швов и размывы у опор.

Для металлического и железобетонного сооружения набор характерных признаков различается. У металлических элементов существенное значение имеют коррозионные повреждения, трещины и состояние болтовых или заклепочных соединений; у железобетонных — трещины, сколы бетона, оголение и коррозия арматуры.

Опоры и устои обследуются отдельно, поскольку их работа связана не только с состоянием материала, но и с передачей нагрузок на основание. Признаки фильтрации воды или изменение состояния подферменных площадок нельзя корректно объединять с дефектами пролетного строения в одну обезличенную категорию.

Главный инженерный компромисс дефектовки — охват против глубины. Визуальное обследование позволяет зафиксировать большое количество поверхностных признаков, но отдельные вопросы о прочности материалов, скрытых элементах или работе конструкции требуют инструментальных методов.

Как оценивается несущая способность и грузоподъемность?

Несущая способность и грузоподъемность характеризуют возможность сооружения воспринимать транспортные нагрузки с учетом фактического состояния конструкций и выявленных повреждений.

В экспертном материале «Дорнадзора» оценка способности конструкции выдерживать транспортные нагрузки выделена как самостоятельная часть диагностики. Это принципиально другой уровень анализа, чем простая фиксация трещины или коррозии.

Фактическое состояние элементов становится исходной информацией для расчетной оценки. Если конструкция имеет повреждения, изменение сечения, деформации или иные существенные особенности, их влияние должно рассматриваться в контексте работы сооружения.

Выбирая расчет только по исходным проектным характеристикам ради упрощения, мы неизбежно жертвуем учетом фактического состояния. Обратная сторона детальной расчетной модели — необходимость получить достоверные исходные параметры конструкции и ее повреждений.

Когда требуются испытания мостового сооружения?

Испытания выполняются тогда, когда они предусмотрены задачей обследования и нормативными требованиями и необходимо получить фактические данные о работе мостовой конструкции под нагрузкой.

Испытание нельзя считать заменой визуальному и инструментальному обследованию. До нагружения специалист должен понимать конструктивную схему объекта, состояние его элементов и контролируемые параметры.

Действующий ГОСТ Р 59618-2021 регламентирует правила обследований и методы испытаний мостовых сооружений, включая статические испытания. Сам выбор необходимости испытаний определяется типом сооружения и задачей конкретной работы.

В подтвержденном портфолио «Дорнадзора» указано испытание 88 мостов. Эта цифра относится к фактическому опыту компании и не означает, что испытания требуются при любой диагностике ИССО.

Какие методы используются при диагностике ИССО?

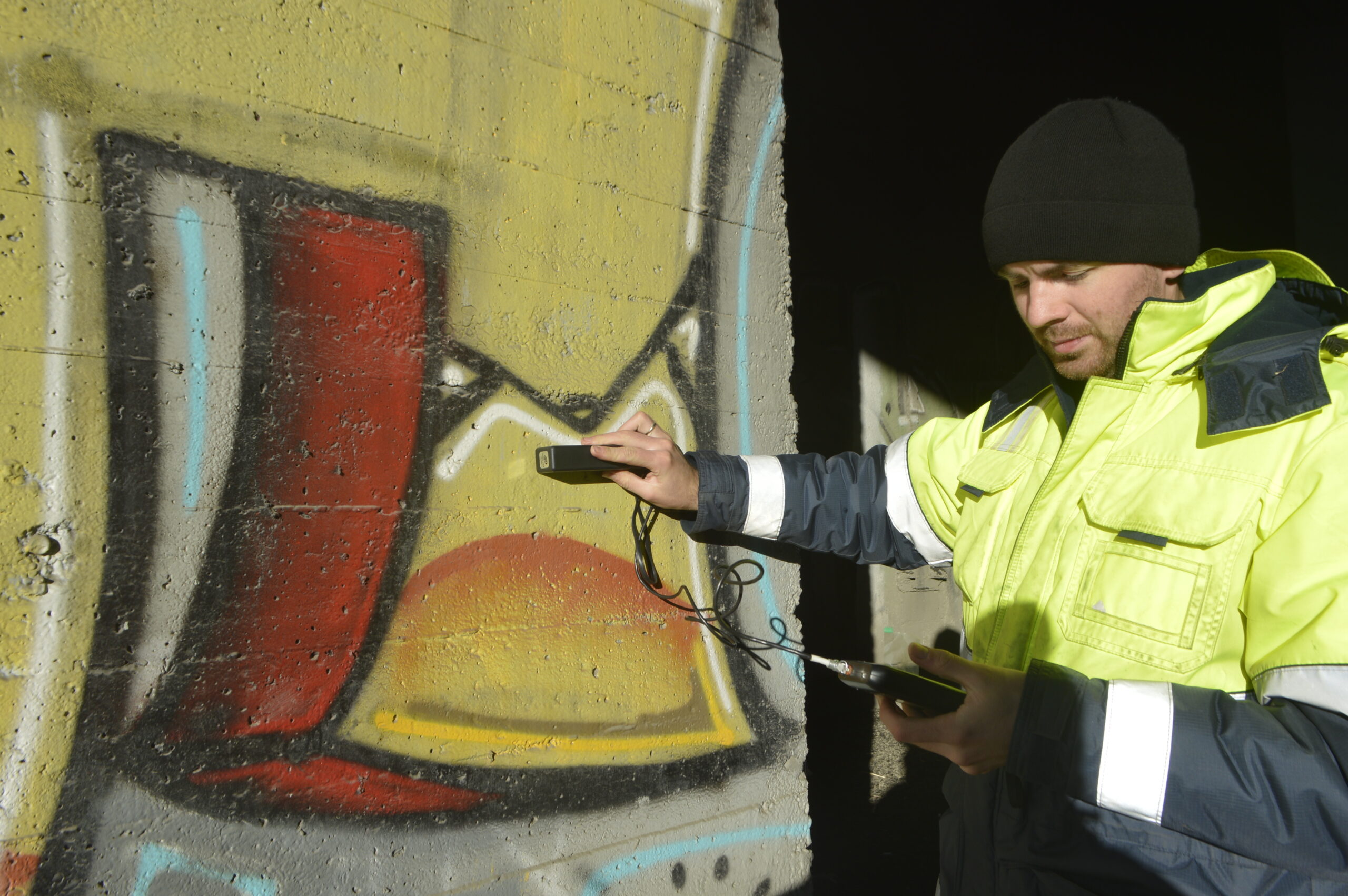

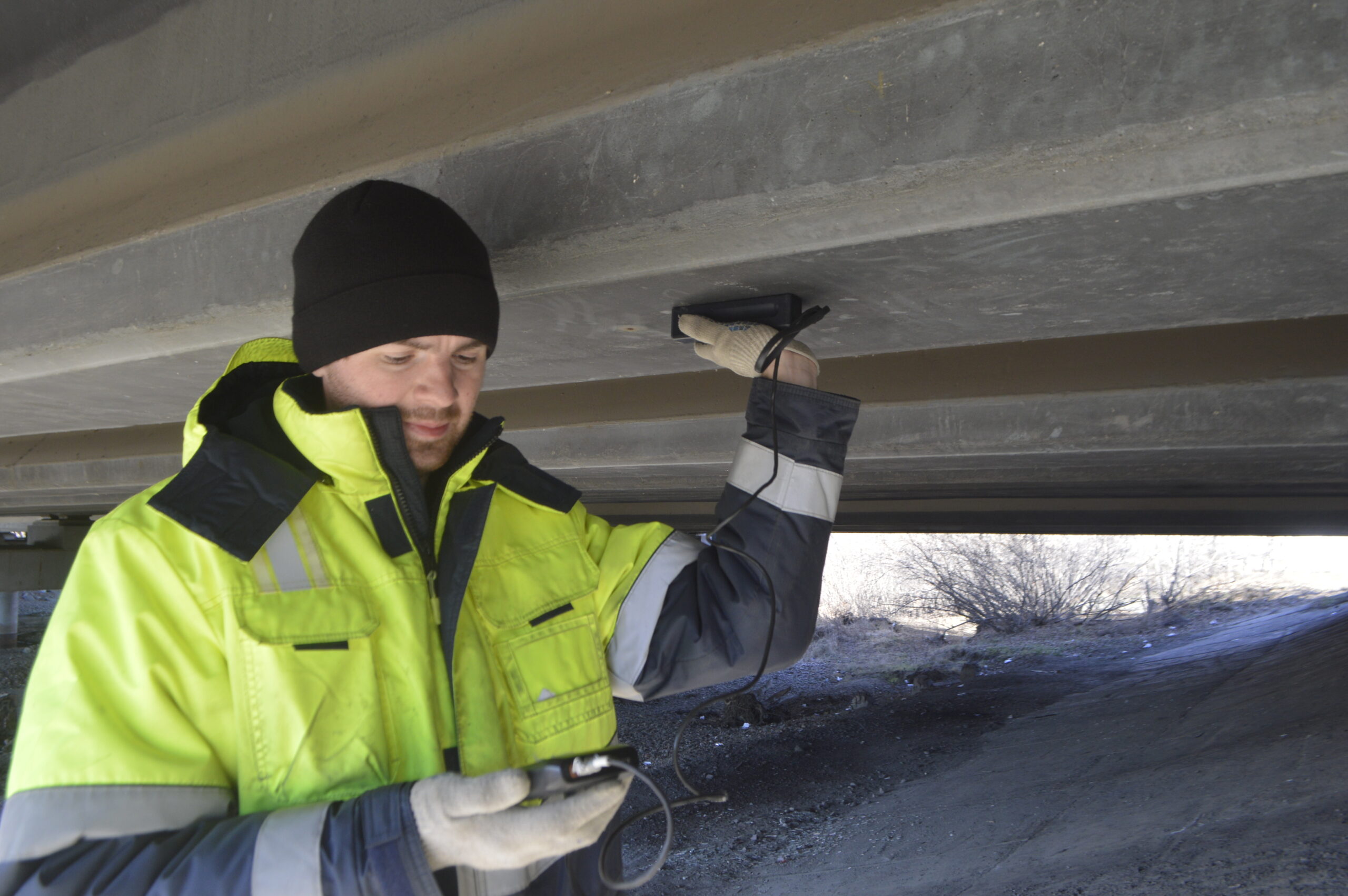

Диагностика сочетает визуальное обследование, обмеры, геодезические измерения, инструментальный контроль, исследование материалов, расчетную оценку и при необходимости испытания сооружения.

Ни один отдельный метод не дает полного ответа о техническом состоянии. Визуальная дефектовка хорошо выявляет доступные повреждения, геодезия фиксирует пространственные перемещения, приборный контроль дает значения отдельных характеристик, а расчет связывает полученные данные с работой конструктивной системы.

Как проводится диагностика ИССО?

Диагностика последовательно объединяет анализ документации, обследование сооружения, инструментальные измерения, фиксацию дефектов, расчетную обработку и подготовку технического заключения.

Фактическая последовательность зависит от типа сооружения и технического задания. Приведенная схема описывает инженерную логику обследования и не подменяет программу работ конкретного объекта.

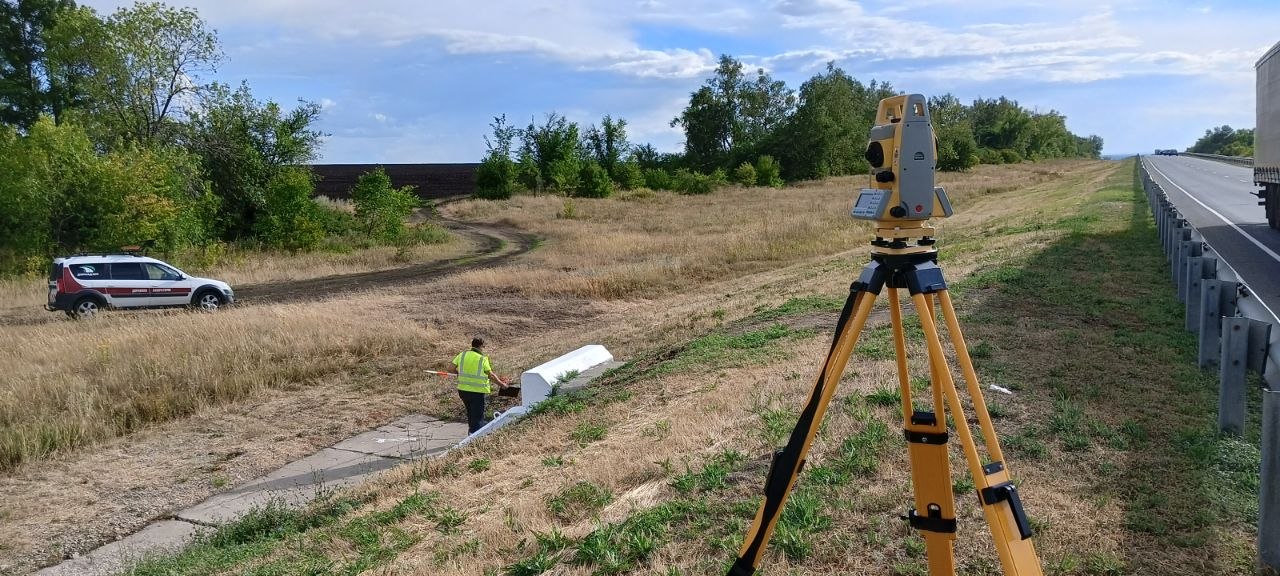

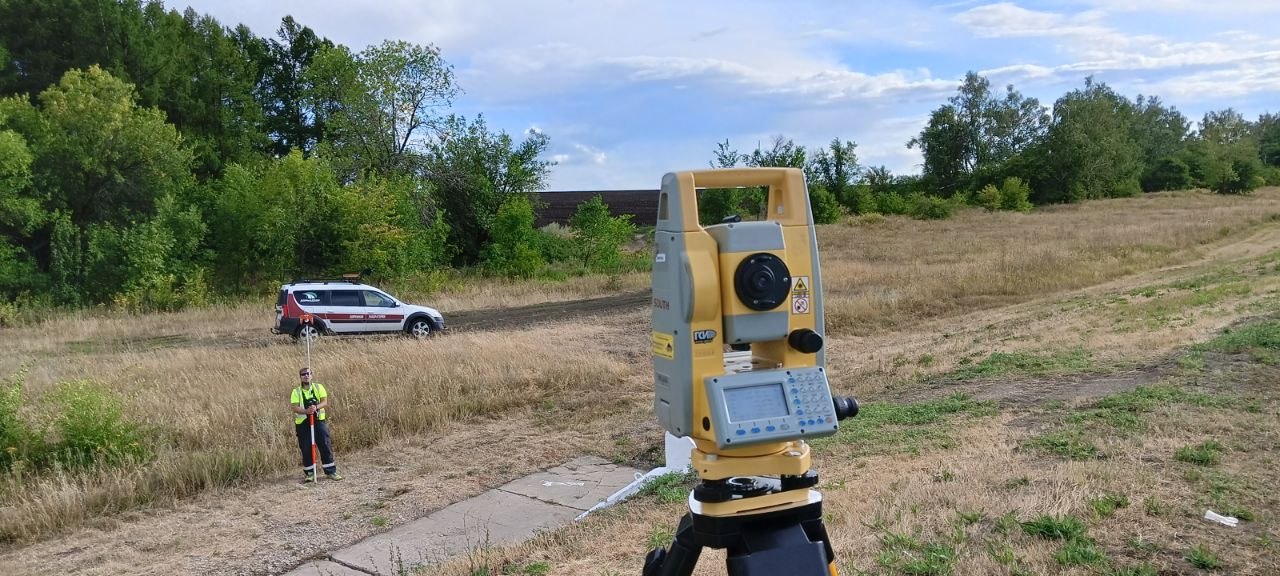

Чем обследование водопропускных труб отличается от обследования мостов?

Водопропускная труба и мостовое сооружение имеют разные конструктивные схемы, поэтому набор контролируемых элементов и характерных дефектов различается, хотя обе работы относятся к диагностике ИССО.

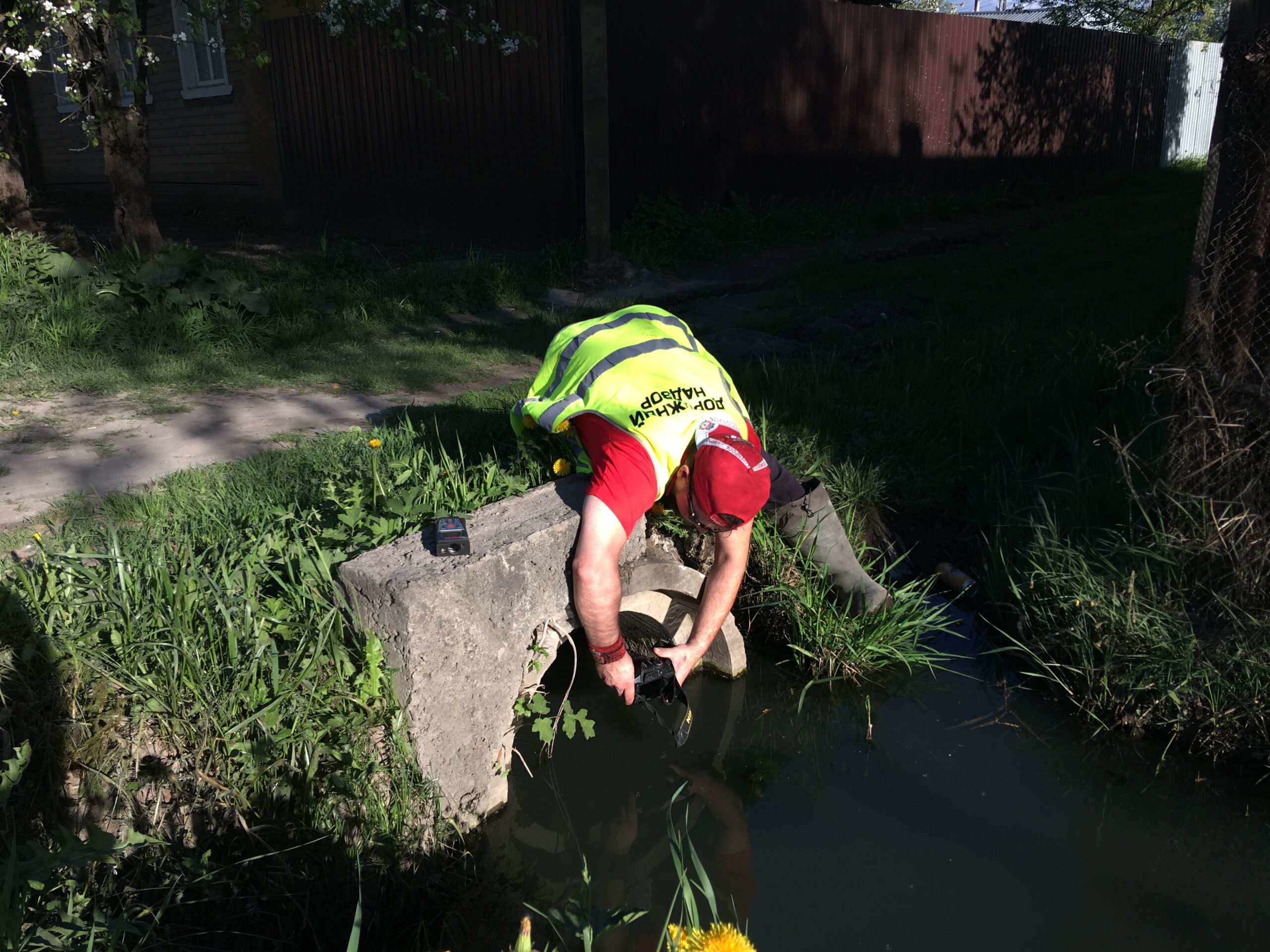

Для трубы существенны состояние звеньев и стыков, оголовков, русла, входной и выходной частей, взаимодействие сооружения с насыпью и условия пропуска воды. Для моста основной конструктивный контур составляют пролетные строения, опоры, устои, мостовое полотно и сопряжения.

Именно поэтому опыт обследования 10 000 водопропускных труб нельзя механически описывать теми же методами, что и обследование 1 000 мостовых сооружений. Общая инженерная логика едина — установить фактическое состояние, но конкретный предмет измерения различается.

Выбирая унифицированную форму отчетности ради удобства учета, необходимо сохранять специфику объекта. Иначе стандартная таблица может формально выглядеть заполненной, но не отражать критичные для конкретного типа ИССО характеристики.

Что получает заказчик по результатам диагностики ИССО?

Заказчик получает документированную техническую оценку фактического состояния сооружения, результаты полевых измерений и предусмотренную заданием сдаточную документацию, на основании которой можно планировать дальнейшую эксплуатацию и необходимые мероприятия.

В общем диагностическом контуре компании результат может включать отчет, ведомости и карточки дефектов, результаты измерений, заключение о состоянии и рекомендации. Точный состав зависит от вида искусственного сооружения и программы работ.

Для управления объектом особенно значима связь между дефектом и конкретным элементом. Формулировка «на мосту имеется коррозия» недостаточно информативна для инженерного решения; необходимо понимать расположение повреждения, его характер и отношение к конструктивной системе.

Диагностика при этом не должна автоматически подменять проект ремонта или реконструкции. Она формирует исходную техническую основу, а разработка конкретного конструктивного решения при необходимости становится следующим этапом.

Какие решения можно принимать после диагностики ИССО?

По результатам обследования определяется фактическое техническое состояние сооружения и формируются данные для решений по дальнейшей эксплуатации, содержанию, ремонту, капитальному ремонту, реконструкции или дополнительным специализированным исследованиям.

Наличие дефекта не означает автоматического выбора капитального ремонта. Решение зависит от типа повреждения, его распространенности, расположения, влияния на работу конструкции и результатов оценки несущей способности.

Здесь особенно хорошо видна цена инженерного компромисса. Локальный ремонт требует меньшего вмешательства, но он оправдан только тогда, когда повреждение действительно локально и не связано с системной проблемой. Более глубокое усиление или реконструкция требуют больших ресурсов, однако могут быть необходимы при существенном снижении эксплуатационных характеристик конструкции.

Поэтому ценность диагностики состоит не в максимальном количестве выявленных дефектов, а в возможности разделить признаки, требующие наблюдения, локального ремонта и более серьезного конструктивного решения.

Как диагностика ИССО изменилась от визуального осмотра к комплексной оценке конструкции?

Современная диагностика развивается от преимущественно визуального описания дефектов к комплексному объединению геометрии, инструментальных измерений, геодезии, расчетной оценки и испытаний.

Визуальный осмотр остается незаменимым: специалист должен непосредственно увидеть трещину, коррозию, состояние соединения или повреждение шва. Ограничение возникает тогда, когда по внешнему признаку пытаются сделать вывод о работе всей конструкции без измерений и расчетного анализа.

Другой ограниченный подход — воспринимать инструментальный прибор как универсальную замену инженерному обследованию. Даже точное локальное измерение характеризует конкретный параметр в конкретном месте и не отменяет необходимости изучать конструктивную схему и взаимосвязь элементов.

Современная модель объединяет методы: визуальное обследование показывает, где находится проблема, геодезия фиксирует пространственные изменения, инструментальный контроль уточняет свойства элементов, а расчет определяет значение полученных данных для работы конструкции.

Обратная сторона комплексности — более высокие требования к квалификации специалистов и согласованности исходных данных. Зато результат перестает быть каталогом фотографий и становится технической моделью фактического состояния сооружения.

Взгляд с другой стороны: достаточно ли визуального осмотра моста, если серьезных повреждений не видно?

Визуальный осмотр способен выявить большое количество дефектов, но отсутствие очевидного повреждения не доказывает отсутствие геометрических изменений, проблем скрытых элементов или снижения характеристик конструкции.

Аргумент в пользу ограниченного осмотра справедлив для оперативной проверки конкретной локальной проблемы. Если задача состоит только в фиксации очевидного повреждения элемента ограждения или покрытия, расширенное обследование всего сооружения может быть избыточным.

Для оценки технического состояния сооружения этого недостаточно. Смещение опоры определяется геодезией, фактическая работа конструкции оценивается расчетными и инструментальными методами, а состояние некоторых элементов не может быть достоверно описано только фотографией.

Рациональная диагностика поэтому не означает обязательное применение максимального количества методов. Необходим именно достаточный набор исследований: ради сокращения стоимости можно исключить необоснованные операции, но нельзя исключать измерение, без которого основной технический вопрос остается без ответа.

Что находится «под капотом» диагностики искусственных сооружений?

Глубина диагностики определяется тем, насколько точно специалисты связывают повреждение конкретного элемента с работой всей конструктивной системы, а не количеством фотографий и приборов.

Какая нормативная база применяется при диагностике ИССО?

Основу диагностики составляют действующие нормативные документы по обследованию и оценке состояния искусственных сооружений, а конкретный набор стандартов определяется видом объекта и составом выполняемых работ.

Для искусственных сооружений на автомобильных дорогах применяется ГОСТ 33161-2014 «Дороги автомобильные общего пользования. Требования к проведению диагностики и паспортизации искусственных сооружений на автомобильных дорогах». Стандарт устанавливает общие требования к диагностике и паспортизации ИССО.

Для обследований и испытаний мостовых сооружений применяется ГОСТ Р 59618-2021 «Дороги автомобильные общего пользования. Мостовые сооружения. Правила обследований и методы испытаний». Отдельные специальные исследования могут регулироваться дополнительными стандартами и сводами правил.

Нормативную базу необходимо проверять на дату выполнения работ и применительно к конкретному сооружению. Один стандарт не заменяет требования к отдельным видам измерений, контролю материалов, обследованию фундаментов или специальным испытаниям.

Какой опыт диагностики ИССО есть у «Дорнадзора»?

Подтвержденный опыт компании включает обследование 10 000 водопропускных труб и 1 000 мостовых сооружений, испытание 88 мостов и участие в вводе в эксплуатацию 7 транспортных развязок.

В корпоративной презентации эти работы указаны для объектов в Мурманской, Тверской, Ленинградской, Новгородской и Псковской областях. Такой объем подтверждает опыт работы не только с отдельным мостом, но и с большим массивом искусственных сооружений на дорожной сети.

Массовое обследование и детальная диагностика одного сложного сооружения предъявляют разные требования к организации проекта. В первом случае критичны единообразие обследований, структура данных и производительность; во втором — глубина инструментальных исследований и расчетная проработка.

Поэтому подтвержденные цифры опыта не используются как обещание одинакового состава работ для каждого нового объекта. Программа диагностики формируется по конструктивным особенностям и технической задаче конкретного сооружения.

Какие вопросы чаще всего возникают о диагностике ИССО?

Основные вопросы связаны с объектами обследования, составом диагностики, дефектами, геодезическими измерениями, грузоподъемностью, испытаниями и тем, какие решения можно принимать по результатам работ.
