Что такое пункт весогабаритного контроля?

Пункт весогабаритного контроля — это комплекс для определения весовых и габаритных параметров транспортных средств и сопоставления полученных данных с установленными требованиями. Он может работать с остановкой автомобиля либо выполнять измерения автоматически при движении транспортного средства.

Контролируемыми параметрами могут быть общая масса, нагрузки на оси или группы осей, количество и расположение осей, длина, ширина и высота транспортного средства. Состав измерений определяется видом пункта, нормативными требованиями и задачами владельца автомобильной дороги.

Автоматический пункт весогабаритного контроля, или АПВГК, измеряет параметры в потоке без обязательной остановки каждого автомобиля. Для формирования юридически и технически значимого результата данные весовых датчиков связываются с изображением транспортного средства, государственным регистрационным знаком, временем и местом проезда.

Работа комплекса похожа на лабораторное измерение, перенесенное на действующую дорогу. Лабораторные весы устанавливают на стабильное основание и защищают от внешних воздействий; АПВГК должен получать сопоставимый по смыслу результат под воздействием скорости, вибрации, температуры, осадков и неодинаковой траектории колес.

Чем ПВГК отличается от АПВГК?

ПВГК является общим понятием пункта весового и габаритного контроля, а АПВГК обозначает автоматический пункт, выполняющий измерения и фиксацию без постоянного участия оператора. Различие влияет на устройство площадки, технологию измерения и состав информационной системы.

На стационарном пункте с остановкой транспорт направляется на весы или специальную площадку, где измерения выполняются в контролируемом режиме. Такой подход позволяет проводить дополнительные проверки, но требует съезда, накопительной зоны, персонала и времени на обслуживание каждого автомобиля.

Автоматический комплекс сохраняет движение транспортного потока и контролирует большее число проездов. Обратная сторона высокой производительности — повышенные требования к дорожному покрытию, метрологическим характеристикам, идентификации автомобиля и автоматической проверке качества данных.

Выбирая стационарный контроль ради возможности детальной проверки, приходится выделять площадку и организовывать остановку грузового транспорта. Выбирая автоматический контроль ради непрерывного измерения потока, необходимо обеспечить более сложную дорожную и цифровую инфраструктуру.

Для чего создаются пункты весогабаритного контроля?

Пункты создаются для выявления транспортных средств, весовые или габаритные параметры которых требуют проверки на соответствие установленным ограничениям. Полученные данные также используются для анализа грузового движения и управления дорожной инфраструктурой.

Превышение допустимой нагрузки влияет на напряжения в дорожной одежде, мостовых сооружениях и других конструктивных элементах. При этом характер воздействия определяется не только общей массой, но и распределением нагрузки между осями.

Данные ПВГК позволяют видеть состав грузового потока, периоды максимальной нагрузки, долю отдельных категорий транспорта и направления движения. В агрегированном виде такая информация может использоваться при диагностике дорог, планировании ремонта и оценке транспортных коридоров.

Пункт контроля не заменяет расчет несущей способности дороги и не восстанавливает поврежденное покрытие. Его задача — измерять параметры и передавать достоверные данные в предусмотренный контур контроля и управления.

Из каких компонентов состоит ПВГК?

ПВГК состоит из дорожного участка, весоизмерительного и габаритного оборудования, средств идентификации, вычислительного комплекса, электроснабжения, связи и инженерного обустройства. Все компоненты должны работать как единая измерительная система.

Состав комплекса зависит от требуемого режима работы и архитектуры информационной системы. Отдельные датчики могут быть объединены в одном конструктивном элементе, но их функции должны оставаться различимыми в проекте.

Установка максимально возможного количества оборудования не гарантирует качество контроля. Каждый дополнительный компонент увеличивает объем данных, требования к питанию, связи, обслуживанию и взаимной синхронизации.

Как работает весоизмерительное оборудование?

Весоизмерительное оборудование регистрирует воздействие колес транспортного средства на датчики и преобразует его в расчетные значения нагрузок. В автоматическом режиме измерение выполняется во время движения, поэтому результат зависит от взаимодействия автомобиля, покрытия и измерительной зоны.

Колебания подвески, ускорение, торможение, перестроение и прохождение колес вне расчетной траектории могут изменять динамическое воздействие. Проект должен создавать условия, при которых такие факторы контролируются или учитываются алгоритмами комплекса.

Весовые датчики размещаются внутри дорожной конструкции либо в специально предусмотренных элементах. Их установка требует точного соблюдения геометрии, технологии монтажа и характеристик окружающего покрытия.

Обратная сторона измерения в движении — зависимость от состояния дороги. Стационарное взвешивание проще изолировать от динамических факторов, но оно требует остановки автомобиля и имеет меньшую пропускную способность.

Зачем ПВГК нужны камеры и распознавание номеров?

Камеры связывают измеренные параметры с конкретным проездом и подтверждают идентификацию транспортного средства. Без синхронной фотофиксации набор весовых значений нельзя надежно сопоставить с автомобилем.

Система может использовать отдельные камеры для государственного регистрационного знака и общего вида. Их зоны обзора, фокусное расстояние, освещение и положение выбираются с учетом числа полос, направления движения и возможных перекрытий изображения.

Измерения, номерной знак и обзорный кадр должны иметь согласованное время. Ошибка синхронизации способна связать параметры одного автомобиля с изображением другого при плотном транспортном потоке.

Выбирая широкую обзорную зону ради фиксации всей сцены, приходится жертвовать детализацией номерного знака. Поэтому задачи идентификации и общего контроля обычно разделяются между специализированными средствами.

Как выбирается площадка для ПВГК?

Площадка выбирается по параметрам грузового потока, геометрии дороги, состоянию покрытия, продольному профилю, наличию примыканий, инженерных сетей и возможности подключения связи. Ошибка на этом этапе не всегда устраняется более точным оборудованием.

Участок должен обеспечивать устойчивое движение транспортных средств через измерительную зону. Перед комплексом не должны формироваться условия для резкого торможения, ускорения, перестроения или объезда датчиков.

Анализируется состав потока по направлениям, доля грузовых автомобилей, сезонность и наличие альтернативных маршрутов. Если пункт можно регулярно объезжать по параллельной дороге без контроля, его фактический охват снижается.

Также оцениваются доступ для обслуживания, возможность безопасного размещения шкафов, опор и другого оборудования, условия водоотвода, снегоскладирования и восстановления движения при ремонтных работах.

Какие дорожные условия влияют на точность измерений?

На точность влияют ровность покрытия, продольный и поперечный уклон, кривизна участка, состояние основания и отсутствие локальных деформаций. Измерительная зона должна обеспечивать предсказуемую траекторию и динамику автомобиля.

Колейность, волны покрытия и просадки вызывают дополнительные колебания подвески. Такие воздействия способны изменять нагрузку, которая в конкретный момент передается через колесо на датчик.

Горизонтальная кривая усложняет удержание автомобиля в расчетной полосе, а выраженный продольный уклон влияет на режим движения. Близкое примыкание или перекресток провоцирует ускорение, торможение и перестроение.

Выбирая площадку возле существующего источника электроснабжения ради сокращения кабельной линии, нельзя игнорировать геометрию дороги. Экономия на подключении не компенсирует систематическую нестабильность измерений.

Почему необходимо обследовать грузовые потоки?

Обследование показывает, сколько грузовых транспортных средств проходит по участку, в какие периоды возникает максимальная нагрузка и какие направления требуют контроля. Эти данные обосновывают место, состав оборудования и требуемую производительность комплекса.

Одна среднесуточная интенсивность не раскрывает всей картины. Для проектирования важны распределение по часам, направлениям, категориям транспортных средств и числу осей.

Обследование также помогает выявить маневры перед предполагаемой площадкой, неорганизованные съезды, остановки и возможные пути объезда. Такие факторы могут изменить проектное решение еще до начала инженерных изысканий.

Принцип квантифицированного обоснования здесь состоит не в использовании универсальной цифры, а в измерении конкретного потока на конкретной дороге. Проектная производительность должна соответствовать подтвержденной нагрузке, а не общему представлению о грузовом движении.

Как размещается оборудование ПВГК?

Оборудование размещается по последовательной технологической схеме, связывающей обнаружение автомобиля, измерение параметров, идентификацию и передачу результата. Расстояния и взаимное положение компонентов определяются характеристиками комплекса и условиями дороги.

Весовые датчики располагаются в контролируемой части полосы движения. Камеры устанавливаются так, чтобы обеспечить обзор без перекрытия опорами, дорожными знаками, соседними автомобилями и элементами обустройства.

Габаритное оборудование может размещаться на опорах или портальных конструкциях. При этом проверяются габарит приближения, видимость, ветровые воздействия, возможность обслуживания и защита от наезда.

Шкафы управления и вычислительные модули размещаются вне опасной зоны, но на допустимом расстоянии от датчиков. Увеличение кабельных трасс может ухудшать помехозащищенность и усложнять обслуживание.

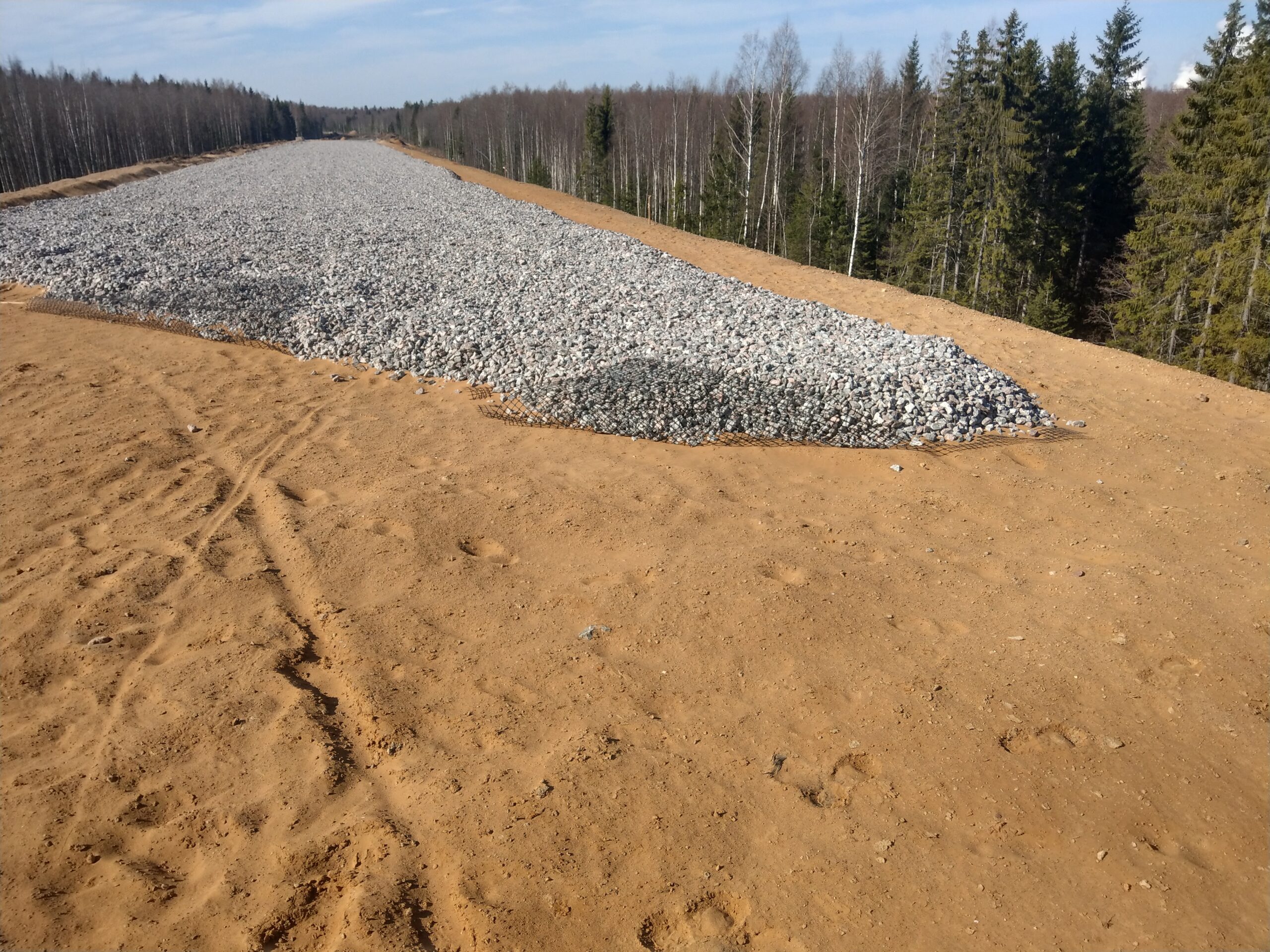

Как проектируется дорожная конструкция в зоне датчиков?

Дорожная конструкция проектируется как стабильное основание для измерительного оборудования и транспортной нагрузки. Участок с датчиками должен сохранять геометрию и равномерность работы после монтажа и в течение эксплуатации.

Врезка оборудования нарушает сплошность покрытия, поэтому проектом определяются материалы, технологические швы, усиление и последовательность монтажа. Конструкция должна ограничивать развитие трещин и проникновение воды.

Сопряжение нового участка с существующей дорожной одеждой проверяется на различие деформаций. Просадка даже небольшого фрагмента изменяет траекторию колеса и создает ударное воздействие.

Выбирая локальную замену только вокруг датчика ради сокращения работ, приходится сохранять зависимость от состояния соседних слоев. При неоднородной или разрушенной одежде может потребоваться реконструкция более протяженного участка.

Как обеспечивается защита оборудования?

Защита обеспечивается безопасным удалением от проезжей части, ограждениями, молниезащитой, заземлением, климатическим исполнением и контролем доступа. Конкретный набор зависит от размещения и характеристик оборудования.

Опоры и шкафы не должны ухудшать видимость и создавать необоснованное препятствие. Если размещение в опасной зоне неизбежно, предусматриваются решения, соответствующие дорожным и конструктивным требованиям.

Электронные компоненты защищаются от влаги, пыли, температурных воздействий и перенапряжений. Кабельные линии прокладываются с учетом ремонтопригодности и защиты от механического повреждения.

Обратная сторона максимальной физической защиты — усложнение доступа для обслуживания. Проект должен одновременно ограничивать несанкционированный доступ и обеспечивать безопасную работу эксплуатационного персонала.

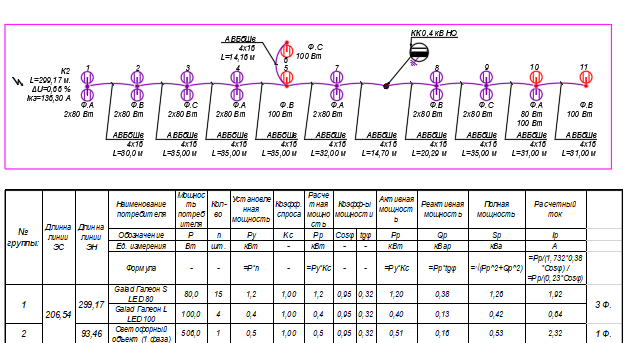

Как проектируются электроснабжение и связь ПВГК?

Электроснабжение и связь проектируются с учетом непрерывного режима работы, мощности оборудования, допустимого перерыва, объема данных и удаленности от существующих сетей. Потеря питания или канала передачи должна фиксироваться как техническое событие.

В состав нагрузки входят датчики, камеры, вычислители, сетевое оборудование, освещение, климатические системы шкафов и вспомогательные устройства. Для каждого потребителя определяются режим работы, категория надежности и защитные аппараты.

Канал связи должен передавать измерительные данные, изображения, технические статусы и диагностические журналы. Требуемая пропускная способность зависит от числа полос, разрешения камер, частоты передачи и архитектуры хранения.

Выбирая беспроводное подключение ради сокращения строительных работ, приходится учитывать покрытие, стабильность и зависимость от оператора. Проводной канал обычно требует больших первоначальных работ, но может обеспечить более управляемые параметры.

Как ПВГК интегрируется с интеллектуальной транспортной системой?

Интеграция с ИТС позволяет передавать данные о грузовом потоке, измерениях, событиях и техническом состоянии в общую транспортную платформу. ПВГК становится источником данных, а не изолированным набором дорожного оборудования.

В ИТС могут передаваться время и место проезда, направление движения, категория транспортного средства, измеренные параметры, изображения и статусы компонентов. Состав обмена определяется полномочиями участников и архитектурой системы.

Пространственная привязка в ГИС позволяет отображать пункт, полосы контроля, технические объекты и историю событий на карте. Данные могут сопоставляться с интенсивностью движения, ремонтами, состоянием дорог и маршрутами грузового транспорта.

Интеграция не означает свободную передачу всех сведений каждому пользователю. Права доступа, сроки хранения, журналирование и защита информации должны быть определены до подключения системы.

Какие данные ПВГК передает в ИТС?

ПВГК передает измерительные, идентификационные, статистические и технические данные. Каждый тип информации имеет собственные требования к точности, задержке, хранению и доступу.

Измерительные данные описывают массу, осевые нагрузки и габариты в пределах функций комплекса. Идентификационные данные связывают запись с изображением и распознанным регистрационным знаком.

Статистический поток может содержать агрегированное количество автомобилей по категориям, направлениям и временным интервалам. Техническая телеметрия отражает доступность датчиков, камер, питания, связи и вычислительных модулей.

Смешение этих потоков затрудняет эксплуатацию. Событие возможного превышения параметров, статистическая запись и сообщение об отказе датчика должны обрабатываться по разным регламентам.

Как обеспечивается синхронизация данных?

Синхронизация обеспечивается единым временем, согласованными идентификаторами полос и правилами формирования записи проезда. Без этого система может объединить данные разных транспортных средств.

При плотном потоке через измерительную зону за короткий период проходят несколько автомобилей. Весовые сигналы, габариты, изображения и номерной знак должны относиться к одному и тому же событию.

Каждый компонент передает не только значение, но и временную метку и статус качества. Если часть данных отсутствует или признана недостоверной, запись должна обрабатываться по предусмотренному сценарию.

Обратная сторона глубокой синхронизации — повышенные требования к настройке и диагностике. Однако без нее невозможно обеспечить прослеживаемость результата от первичного сигнала до итоговой записи.

Как ПВГК связан с системой весового контроля?

ПВГК является техническим элементом системы весового и габаритного контроля, но сама система включает также нормативные процедуры, информационный обмен, проверку данных и полномочия ответственных органов. Проектировщик определяет инфраструктуру, а порядок применения результатов устанавливается отдельно.

Автоматический пункт формирует результат проезда на основании показаний измерительного и фиксирующего оборудования. Затем информация передается в предусмотренную систему для дальнейшей обработки.

Стационарные и передвижные пункты могут использоваться для контрольного измерения в иных условиях. Они не являются прямыми техническими заменителями АПВГК, поскольку имеют другую производительность и организацию процесса.

Выбирая автоматическую фиксацию ради охвата транспортного потока, приходится создавать надежный контур проверки работоспособности оборудования. В противном случае большое количество записей не гарантирует качество контроля.

Чем автоматический контроль отличается от контрольного взвешивания?

Автоматический контроль выполняет измерение в транспортном потоке, а контрольное взвешивание проводится в специально организованных условиях с направлением автомобиля на измерительную площадку. Эти методы различаются технологией, производительностью и набором контролируемых факторов.

АПВГК способен обрабатывать последовательные проезды без остановки движения. Контрольное взвешивание требует больше времени, но позволяет организовать дополнительную проверку транспортного средства и документов.

Динамическое измерение сильнее зависит от состояния дорожного участка и режима движения. Статическое или низкоскоростное измерение проще отделить от колебаний автомобиля, но для него нужна отдельная площадка.

Основной инженерный компромисс — охват против глубины проверки. Автоматический пункт обеспечивает массовое измерение, а специализированная площадка предоставляет условия для более детальной контрольной процедуры.

Как развивался весогабаритный контроль?

Весогабаритный контроль прошел путь от выборочной остановки грузового транспорта к автоматическим измерениям всего потока и интеграции с цифровыми системами. Развитие было вызвано необходимостью увеличить охват без постоянного перекрытия движения.

Ранее основным инструментом были стационарные площадки и передвижные комплексы. Их работа зависела от наличия персонала, возможности безопасно остановить автомобиль и пропускной способности поста.

Одной из ограниченных практик стало размещение весового оборудования без полноценного обследования дорожной конструкции. На деформируемом или неровном участке даже качественные датчики не обеспечивают стабильную измерительную среду.

Другой тупиковый подход — создание изолированного пункта без постоянной диагностики и интеграции. Система могла собирать данные, но оператор не получал своевременной информации об отказе отдельных компонентов.

Современный АПВГК объединяет дорожную конструкцию, измерения, видеоидентификацию, телеметрию и передачу данных. Цена такого подхода — повышенные требования к проектированию, метрологическому обеспечению и техническому содержанию.

Взгляд с другой стороны: всегда ли дороге нужен автоматический ПВГК?

Автоматический пункт нужен не на каждом участке: при небольшом грузовом потоке или возможности эффективного выборочного контроля стационарные и передвижные решения могут быть рациональнее. Выбор должен опираться на подтвержденную транспортную задачу.

Самый сильный аргумент против АПВГК — высокая стоимость жизненного цикла. Помимо оборудования необходимы реконструкция дорожного участка, связь, электроснабжение, обслуживание, диагностика, поверочные процедуры и восстановление покрытия.

Аргумент справедлив для дорог с малой интенсивностью грузовых автомобилей, выраженной сезонностью или большим количеством альтернативных объездов. В таких условиях стационарный автоматический комплекс может иметь низкий фактический охват.

На грузонапряженных коридорах выборочный пункт не способен непрерывно измерять весь поток. Там автоматизация дает систематические данные и снижает зависимость контроля от присутствия оператора.

Рациональное решение заключается в предварительном обследовании сети и сравнении вариантов. Проект АПВГК оправдан, когда место, интенсивность, инженерные условия и эксплуатационная модель подтверждают его долгосрочную работоспособность.

Какие инженерные нюансы определяют точность и надежность ПВГК?

Точность и надежность определяются состоянием измерительной зоны, траекторией колес, синхронизацией, температурными воздействиями, диагностикой и качеством содержания дороги. Большинство критических факторов находится на стыке дорожной и электронной частей проекта.

Какие исходные данные нужны для проектирования ПВГК?

Для проектирования нужны параметры автомобильной дороги, транспортные обследования, инженерные изыскания, диагностика дорожной одежды, сведения о сетях, технические условия и требования к интеграции. Набор уточняется после предварительного анализа площадки.

Топографическая съемка фиксирует профиль дороги, обочины, откосы, водоотвод, существующее оборудование и коммуникации. Инженерно-геологические данные необходимы для оценки основания конструкций и дорожной одежды.

Диагностика показывает ровность, колейность, дефекты и состояние существующих слоев. Для действующей дороги также анализируются ремонты, интенсивность и состав грузового движения.

Технические условия определяют возможности электроснабжения, связи и подключения к информационным системам. Если исходные данные неполны, проект должен предусмотреть дополнительные обследования, а не заменять их неподтвержденными допущениями.

Как проходит проектирование ПВГК?

Проектирование проходит от анализа грузового движения и выбора площадки к инженерным изысканиям, размещению оборудования, разработке дорожной части, связи и интеграции. Последовательность нужна для проверки работоспособности комплекса до строительства.

Что получает заказчик после проектирования ПВГК?

Заказчик получает комплект проектной или рабочей документации, описывающий площадку, дорожную конструкцию, оборудование, электроснабжение, связь и интеграцию комплекса. Точный состав определяется заданием и стадией проектирования.

Какие вопросы чаще всего задают о проектировании ПВГК?

Основные вопросы касаются различий между ПВГК и АПВГК, выбора площадки, состава оборудования, дорожной конструкции, связи с ИТС и результата проектирования.
