Что входит в проектирование автомобильной дороги?

Проектирование автомобильной дороги включает определение положения трассы, геометрических параметров, продольного и поперечного профиля, конструкции дорожной одежды, водоотвода, инженерного обустройства и организации движения. Состав документации зависит от вида работ, категории дороги и стадии проекта.

Для нового объекта требуется обосновать прохождение трассы и увязать ее с территорией. При реконструкции необходимо изменить параметры существующей дороги, сохранив движение и учитывая сложившуюся застройку. При капитальном ремонте основное внимание уделяется восстановлению конструкций и устройству недостающих элементов без изменения назначения дороги.

В проект могут входить автомобильная дорога, городская улица, тротуары, велосипедные дорожки, остановочные пункты, наружное освещение, водопропускные трубы, ливневая канализация, примыкания, съезды и технические средства организации дорожного движения.

Проектная документация определяет принципиальные технические решения и проходит предусмотренные согласования или экспертизу. Рабочая документация детализирует конструкции, узлы, объемы и решения, необходимые подрядной организации для выполнения строительно-монтажных работ.

Чем автомобильная дорога отличается от городской улицы как объект проектирования?

Автомобильная дорога преимущественно обеспечивает движение между территориями, а городская улица одновременно обслуживает транспорт, пешеходов, прилегающую застройку и инженерные коммуникации. Поэтому улица обычно имеет более плотный набор функциональных и пространственных ограничений.

На загородной дороге ключевыми становятся расчетная скорость, устойчивость земляного полотна, видимость, пересечения, примыкания и водоотвод. В населенном пункте к ним добавляются тротуары, остановки, велосипедное движение, наземные переходы, доступность объектов, освещение, парковки и большое количество подземных сетей.

Единый подход к двум типам объектов может привести к перекосу. Проектирование городской улицы только как транспортного коридора ухудшает условия для пешеходов, а применение городских решений на межселенной дороге может создать неоправданные затраты.

Выбирая высокую расчетную скорость ради сокращения времени движения, приходится увеличивать радиусы, расстояния видимости и занимаемую территорию. В плотной городской среде приоритет часто смещается в сторону безопасности, доступности и управляемой скорости.

Какие стадии проектирования выполняет «Дорнадзор»?

«Дорнадзор» разрабатывает проектную и рабочую документацию, а в отдельных задачах — техническую документацию согласованного состава. Конкретная стадия определяется видом объекта, требованиями договора, необходимостью экспертизы и порядком реализации.

Проектная документация фиксирует основные решения по трассе, конструкциям, сетям, организации строительства, безопасности и сметной стоимости. Она должна показать, что объект технически реализуем и соответствует исходным требованиям.

Рабочая документация раскрывает проект на уровне чертежей, ведомостей, узлов и спецификаций. Она используется непосредственно при строительстве, поэтому несогласованность между разделами на этой стадии приводит к дополнительным работам на площадке.

Применение сокращенного состава технической документации возможно только тогда, когда это соответствует характеру работ и требованиям заказчика. Экономия на стадии не должна приводить к отсутствию данных, необходимых для безопасной реализации.

Чем отличаются строительство, реконструкция, капитальный ремонт и ремонт дороги?

Строительство создает новый объект, реконструкция изменяет параметры существующего, капитальный ремонт восстанавливает или заменяет конструктивные элементы, а ремонт устраняет износ и повреждения в установленных пределах. Правильная квалификация определяет состав изысканий, документации и согласований.

На практике граница между видами работ определяется не бытовым названием, а характером изменения объекта. Уширение земляного полотна, изменение числа полос или перестройка транспортного узла может потребовать квалификации как реконструкции, даже если заказчик первоначально называет работу ремонтом.

Основной компромисс при выборе минимального вида вмешательства заключается в ограниченном результате. Ремонт дешевле и быстрее реконструкции, но он не решает проблему недостаточной пропускной способности, опасной геометрии или отсутствия необходимых связей.

Как проектируется новая автомобильная дорога?

Новая дорога проектируется от транспортной задачи и вариантов трассы к конкретным геометрическим, конструктивным и инженерным решениям. Проект должен учитывать движение, рельеф, грунты, водные объекты, застройку, земельные ограничения и перспективу развития территории.

На предпроектном этапе изучается зона тяготения, существующая дорожная сеть и прогноз транспортного спроса. Для крупных объектов могут сравниваться варианты прохождения трассы, размещения пересечений и очередности строительства.

Инженерные изыскания уточняют рельеф, геологическое строение, гидрологические условия, экологические ограничения и положение коммуникаций. Без этих данных нельзя достоверно определить объемы земляных работ, конструкцию основания и способы водоотвода.

После выбора коридора разрабатываются план, продольный профиль и поперечные профили. Затем увязываются дорожная одежда, водопропускные сооружения, пересечения, примыкания, остановки, освещение, сети и организация движения.

Как выбирается положение трассы новой дороги?

Положение трассы выбирается путем сравнения транспортных, инженерных, территориальных, экологических и экономических факторов. Наиболее короткий вариант не всегда является технически или финансово рациональным.

Прямая линия может пересекать слабые грунты, водоохранные территории, плотную застройку или большое количество коммуникаций. Более длинный вариант иногда сокращает стоимость сооружений, выкупа земель и переустройства сетей.

Трасса должна обеспечивать нормативные радиусы, видимость и допустимые уклоны, но одновременно минимизировать неблагоприятное воздействие. При сложном рельефе снижение продольного уклона может потребовать увеличения выемок, насыпей или длины дороги.

Выбирая прямолинейность ради сокращения расстояния, проектировщик может увеличить объем дорогостоящих инженерных мероприятий. Поэтому вариант оценивается по полному жизненному циклу, а не только по длине оси.

Как определяется категория и расчетная скорость дороги?

Категория и расчетные параметры определяются назначением дороги, прогнозной интенсивностью, составом движения, условиями территории и нормативной классификацией. Эти показатели влияют на ширину полос, радиусы, уклоны и требования к пересечениям.

Завышенная категория увеличивает занимаемую территорию, объемы земляных работ и стоимость сооружений. Заниженная категория может привести к быстрому исчерпанию пропускной способности и необходимости досрочной реконструкции.

Расчетная скорость является проектным параметром, а не прямым указанием разрешенной скорости эксплуатации. Она используется для выбора геометрии, обеспечивающей безопасное восприятие трассы и необходимую видимость.

Обратная сторона высокой расчетной скорости — более жесткие требования к радиусам и видимости. В сложной местности или городской среде это может сделать проект непропорционально дорогим и территориально конфликтным.

Когда требуется реконструкция автомобильной дороги?

Реконструкция требуется, когда существующие параметры дороги перестали соответствовать транспортной нагрузке, нормативным требованиям или развитию территории. Она предусматривает изменение характеристик объекта, а не только восстановление изношенных конструкций.

Основанием может быть необходимость расширения проезжей части, увеличения числа полос, изменения категории, перестройки пересечения, устройства новых примыканий или изменения продольного профиля.

Реконструкция в сложившемся коридоре обычно технически труднее нового строительства. Необходимо сохранять движение, учитывать существующие здания, коммуникации, границы участков и элементы, которые продолжают эксплуатироваться.

Главная инженерная задача состоит в согласовании нового и существующего. Проект должен определить, какие конструкции сохраняются, какие усиливаются, где требуется демонтаж и как обеспечить безопасное движение на период работ.

Как проектируется расширение существующей дороги?

Расширение проектируется с учетом состояния существующего земляного полотна, дорожной одежды, водоотвода, сооружений и коммуникаций. Простое добавление полосы без проверки сопряжения конструкций создает риск неравномерных деформаций.

Новая часть насыпи может осаживаться иначе, чем существующая, особенно на слабых грунтах. Поэтому проектируются подготовка основания, ступенчатое сопряжение, армирование или другие меры, подтверждаемые расчетом.

Расширение меняет водосбор и положение откосов. Существующие канавы, трубы и выпуски проверяются на новые расходы, а инженерные сети могут оказаться под будущей проезжей частью.

Выбирая одностороннее уширение ради уменьшения переустройства одной стороны, приходится учитывать смещение оси, изменение профиля и влияние на примыкания. Двустороннее уширение распределяет изменения, но увеличивает фронт работ.

Как сохраняется движение во время реконструкции?

Движение сохраняется через поэтапную организацию работ, временные схемы ОДД, сужение полос, устройство объездов или последовательное переключение потоков. Схема должна соответствовать технологии строительства и меняться вместе с этапами.

Временная организация движения проектируется не как приложение к строительству, а как самостоятельная задача безопасности. Учитываются видимость, ограждение, освещение, пешеходные маршруты, остановки и доступ к прилегающим территориям.

Максимальное сохранение пропускной способности может замедлить строительство и увеличить количество этапов. Полное закрытие ускоряет работы, но возможно только при наличии приемлемого объездного маршрута.

Основной компромисс заключается между сроком, стоимостью и транспортными ограничениями. Решение принимается после оценки интенсивности, альтернативной сети и условий строительной площадки.

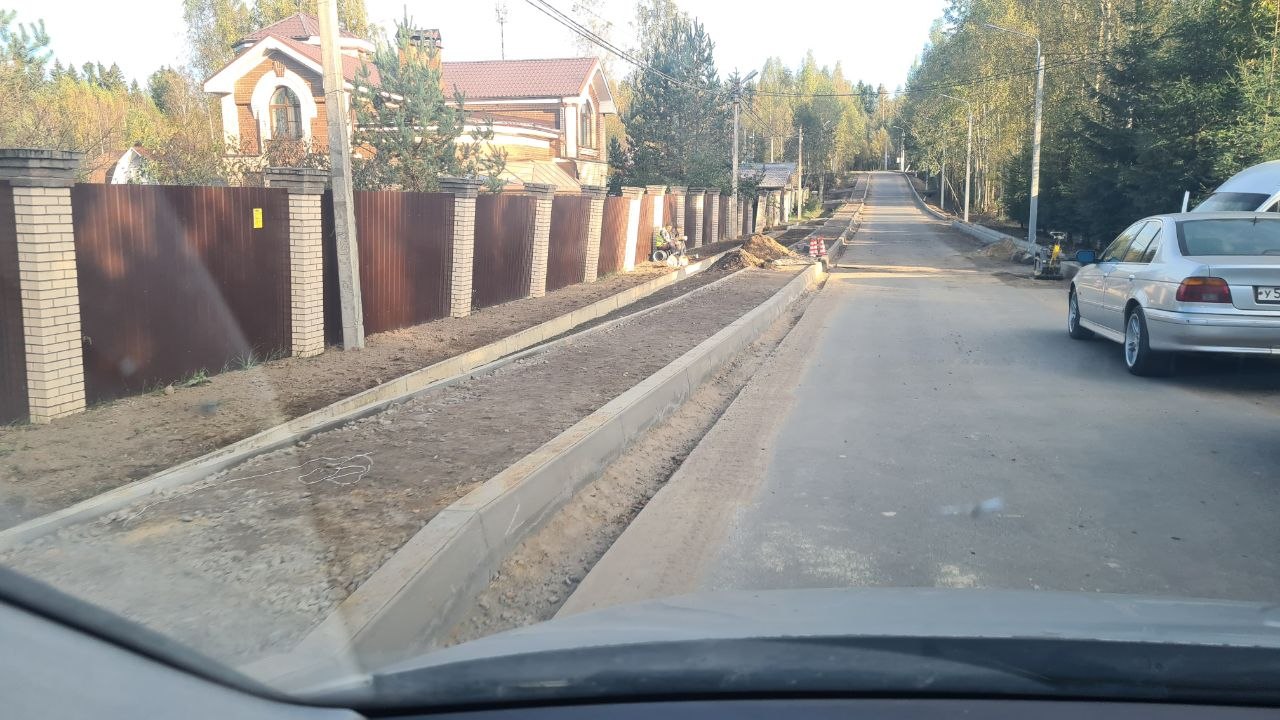

Что входит в капитальный ремонт автомобильной дороги?

Капитальный ремонт восстанавливает или заменяет конструктивные элементы дороги и может включать усиление дорожной одежды, водоотвод, освещение, тротуары и элементы обустройства. При этом основные функциональные параметры объекта сохраняются в установленных границах.

Состав определяется результатами диагностики, обследования и технического задания. Повреждение покрытия может быть следствием слабого основания, переувлажнения или недостаточной несущей способности, поэтому замена верхнего слоя не всегда решает причину.

«Дорнадзор» выполнял проектирование капитального ремонта дорог Ленинградской области с устройством элементов обустройства, включая освещение и тротуары в населенных пунктах. Также подтвержден опыт капитального ремонта городских улиц Санкт-Петербурга.

Проект капитального ремонта должен связывать восстановление дороги с безопасностью и условиями эксплуатации. Устройство тротуара без решения водоотвода или освещения без безопасного размещения опор создает новые эксплуатационные проблемы.

Чем капитальный ремонт отличается от реконструкции?

Капитальный ремонт восстанавливает конструктивные элементы, а реконструкция изменяет параметры и возможности объекта. Различие определяется не стоимостью, а характером технических решений.

Замена дорожной одежды, восстановление трубы или устройство освещения может относиться к капитальному ремонту. Расширение до большего числа полос, изменение категории или существенная перестройка трассы обычно связано с реконструкцией.

На одном объекте граница требует анализа полного состава. Если вместе с усилением покрытия меняется геометрия узла и пропускная способность, название «капремонт» может не соответствовать фактическому содержанию.

Выбор капитального ремонта позволяет сократить объем вмешательства, но сохраняет ограничения существующей геометрии. Если они являются причиной аварийности или заторов, потребуется реконструкция либо отдельные организационные меры.

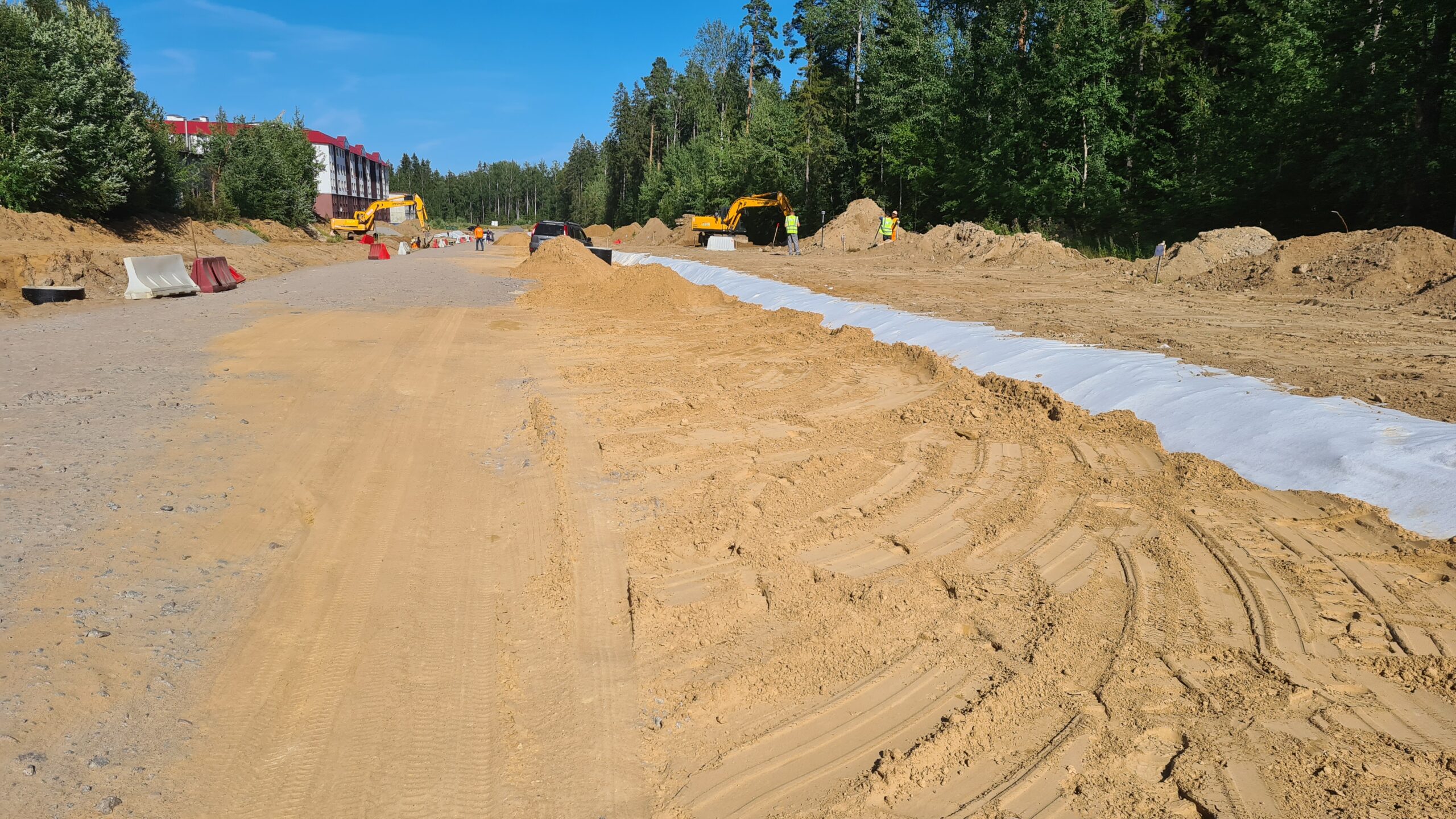

Как проектируется усиление дорожной одежды?

Усиление дорожной одежды проектируется по данным диагностики, вскрытий, лабораторных исследований, транспортной нагрузки и состояния водоотвода. Толщина нового слоя определяется расчетом, а не только глубиной видимых дефектов.

Трещины и колейность могут возникать из-за разных механизмов: усталости, слабого основания, температурных деформаций или перегрузки. Если причина не устранена, новое покрытие повторит дефект.

Проект может предусматривать фрезерование, замену отдельных слоев, армирование, укрепление основания или устройство новой конструкции. Решение зависит от остаточной несущей способности и допустимых отметок.

Обратная сторона сохранения существующих слоев — зависимость от их фактического состояния. Полная замена дороже, но иногда дает более предсказуемый результат, чем усиление неоднородной конструкции.

Что включает проектирование ремонта автомобильной дороги?

Проектирование ремонта включает определение участков повреждений, способов восстановления покрытия, объемов работ и мер по сохранению движения. Ремонт направлен на восстановление транспортно-эксплуатационного состояния без существенного изменения параметров дороги.

Исходной основой служат диагностика, дефектные ведомости, обследование водоотвода и сведения об эксплуатации. Решения могут различаться по участкам: локальное устранение дефектов, восстановление верхнего слоя или более глубокая замена.

Ремонт не должен маскировать системную проблему. Повторяющиеся разрушения в одном месте требуют проверки основания, влажностного режима, труб и нагрузки, даже если контракт формально ограничен покрытием.

Преимущество ремонта — меньший срок и ограниченный объем работ. Его цена как выбора состоит в том, что он не меняет недостаточную геометрию, категорию и общую планировочную структуру дороги.

Какие технические решения входят в проект автомобильной дороги?

Проект объединяет трассу, земляное полотно, дорожную одежду, водоотвод, сооружения, сети, освещение, благоустройство и ОДД. Все разделы должны работать как единая система и не противоречить друг другу.

Проектирование можно сравнить со сборкой механических часов. Изменение размера одной шестерни влияет на соседние элементы и весь механизм. Аналогично повышение отметки дороги меняет примыкания, водоотвод, объем насыпи, положение сетей и доступ к застройке.

Координация разделов снижает количество коллизий, но не отменяет инженерных компромиссов. Более глубокая ливневая канализация может конфликтовать с сетями, а дополнительная ширина тротуара — потребовать переноса опоры или изменения проезжей части.

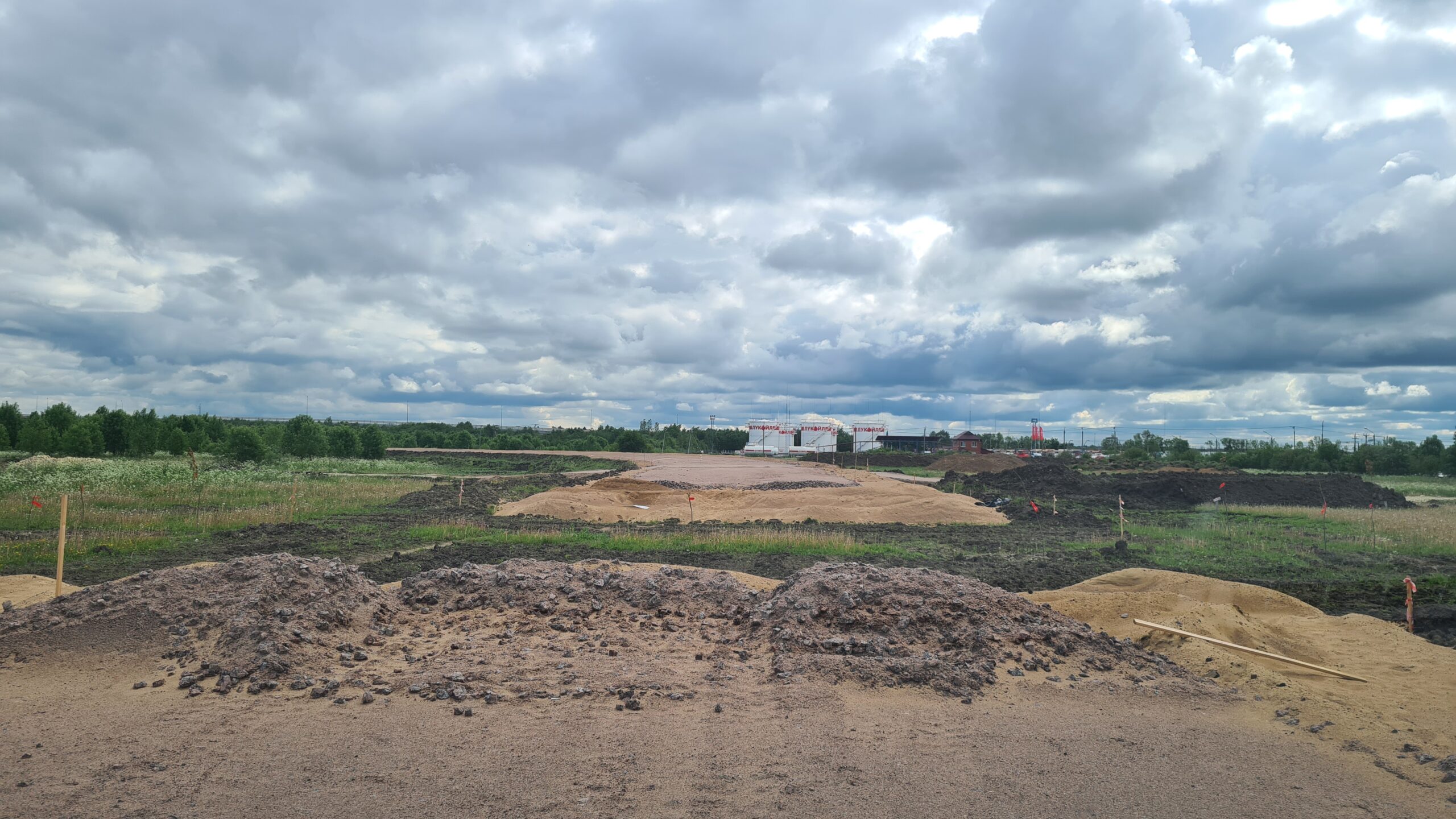

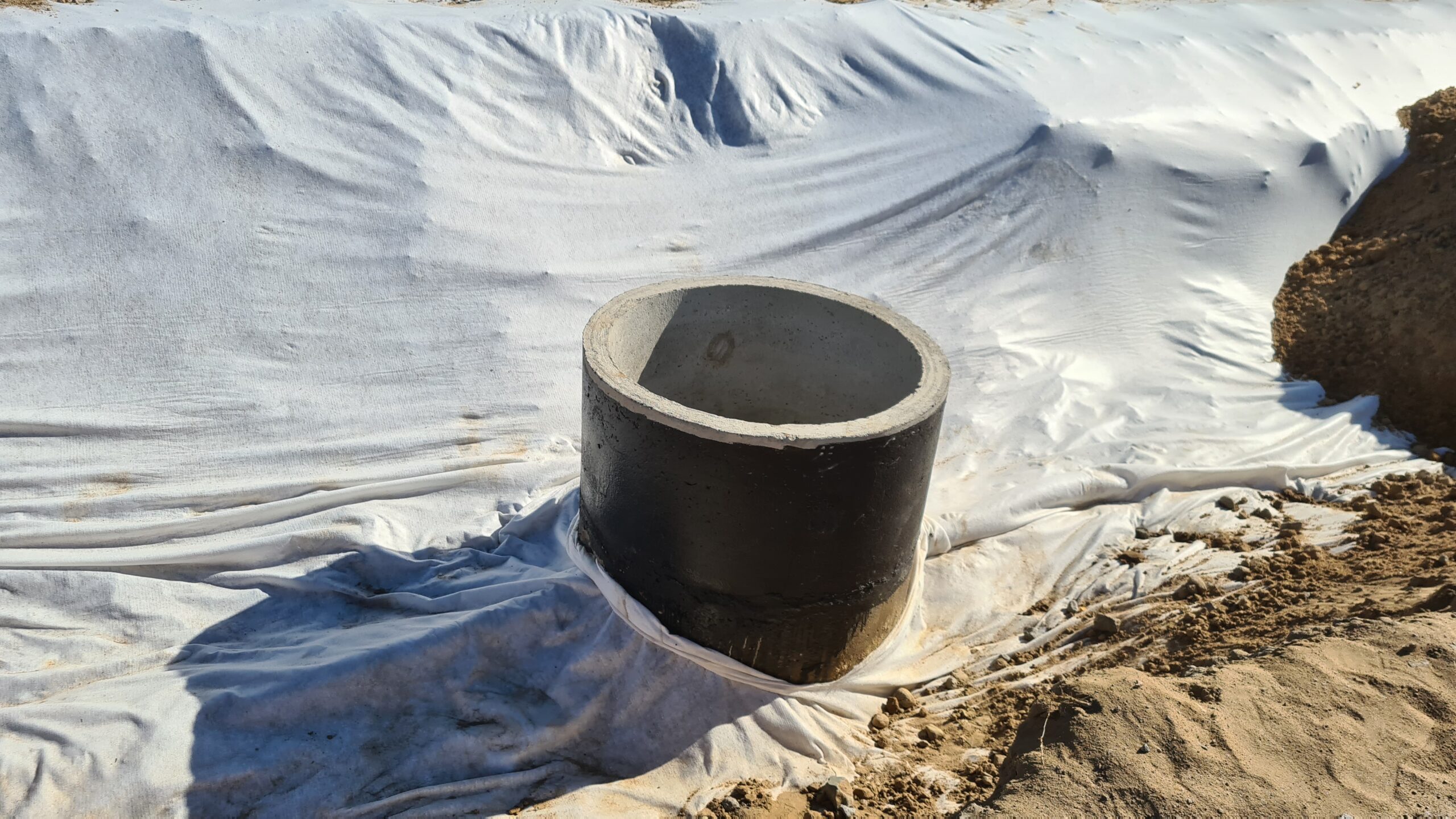

Как проектируется водоотвод с автомобильной дороги?

Водоотвод проектируется как непрерывный путь от поверхности покрытия до безопасного и допустимого места выпуска. Он включает поперечные уклоны, лотки, канавы, дождеприемники, трубы и при необходимости очистные сооружения.

Отсутствие отдельного элемента может нарушить всю систему. Правильный уклон покрытия не помогает, если вода задерживается в засоренном кювете или не может пройти через недостаточную трубу.

На городских улицах водоотвод увязывается с ливневой канализацией, отметками тротуаров, входами в здания и подземными сетями. На загородной дороге ключевыми становятся рельеф, водосбор, размыв откосов и пропуск поверхностного стока.

Выбирая открытые канавы ради простоты эксплуатации, приходится занимать дополнительную территорию. Закрытая система компактнее, но требует большего объема сооружений, подключения и обслуживания.

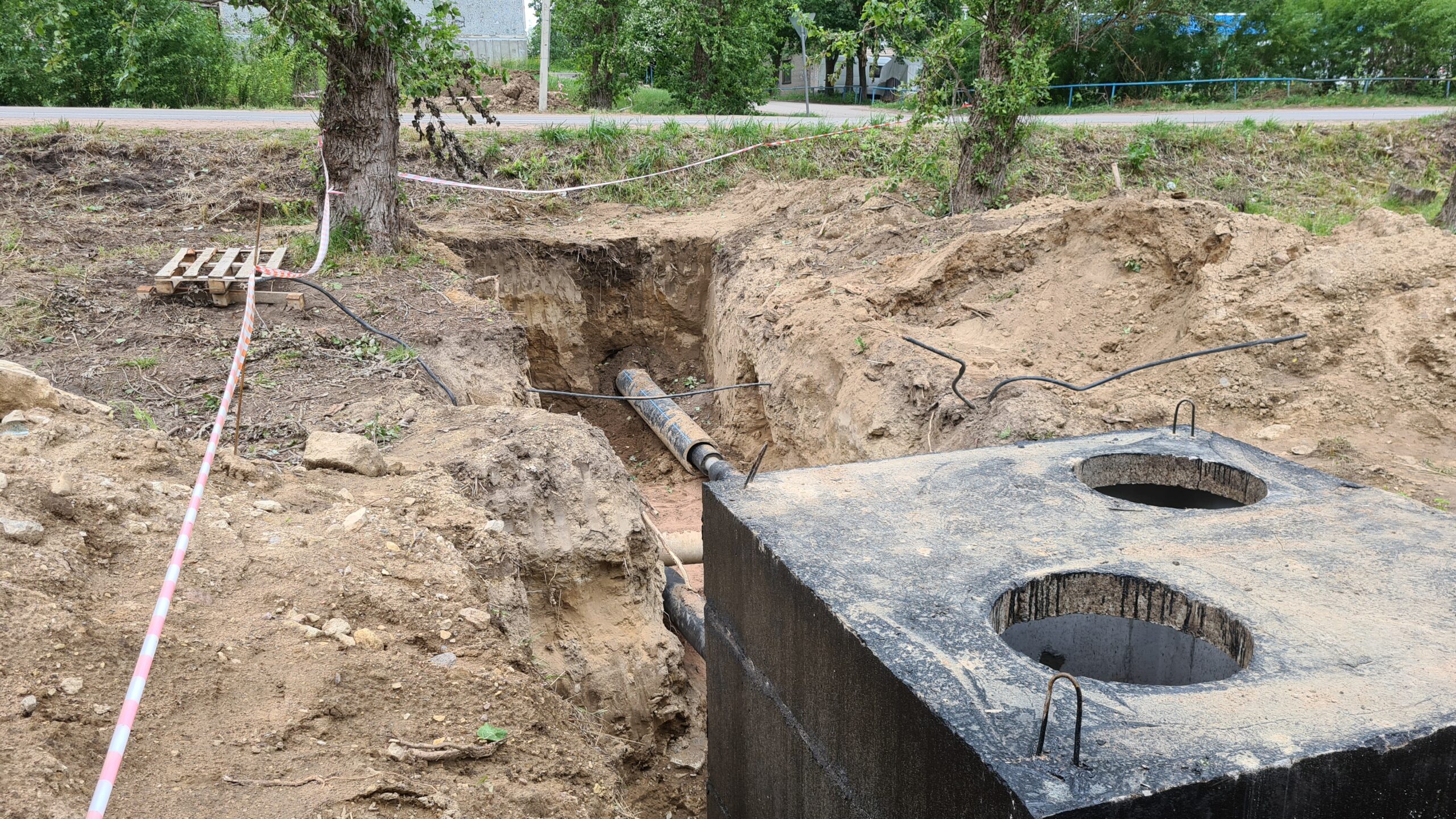

Как учитываются инженерные коммуникации?

Коммуникации учитываются по результатам изысканий, данным владельцев и техническим условиям. Проект определяет, какие сети можно сохранить, какие требуется защитить, вынести или переустроить.

Положение сети на старом плане не всегда совпадает с фактическим. Поэтому трассы уточняются геодезическими методами, обследованиями колодцев и при необходимости дополнительными работами.

Перенос сети влияет на календарный план, стоимость и порядок согласований. Особенно критичны магистральные коммуникации, для которых требуется длительное отключение или строительство нового участка до демонтажа старого.

Основной компромисс сохранения сети под дорогой — сложность будущего ремонта. Вынос увеличивает первоначальные затраты, но может снизить необходимость вскрывать покрытие при эксплуатации.

Как при проектировании обеспечивается безопасность дорожного движения?

Безопасность обеспечивается геометрией трассы, видимостью, понятной организацией движения, разделением конфликтующих потоков и безопасным обустройством дороги. Она формируется всей совокупностью решений, а не только установкой знаков.

В плане и профиле исключаются неожиданные сочетания, которые могут вводить водителя в заблуждение. Пересечения и примыкания размещаются с учетом видимости, скорости и интенсивности, а пешеходные маршруты должны быть непрерывными и прогнозируемыми.

Ограждения применяются там, где последствия съезда могут быть тяжелее последствий столкновения с самим ограждением. Освещение требуется на участках, где оно необходимо для восприятия дороги, пешеходов и конфликтных зон.

Применение максимального числа средств не всегда повышает безопасность. Избыточные знаки и сложная разметка перегружают восприятие, а необоснованное ограждение может создавать дополнительное препятствие.

Как учитывается видимость?

Видимость проверяется в плане, продольном профиле и на пересечениях с учетом расчетных условий движения. Водитель должен своевременно увидеть дорогу, препятствие, знак, пешехода или транспорт на пересекающем направлении.

Видимость может ограничиваться кривой, переломом профиля, откосом, зданием, растительностью, опорой или оборудованием. Поэтому проверка выполняется не только по оси, но и применительно к реальной точке наблюдения.

Формальное соблюдение одного расстояния не гарантирует понятности трассы. Последовательность элементов должна давать водителю достаточно времени для прогнозирования ситуации и выбора режима движения.

Выбирая плотное размещение объектов ради экономии территории, приходится особенно тщательно проверять треугольники видимости. Иногда перенос опоры или уменьшение зоны озеленения дает больший эффект, чем установка дополнительного знака.

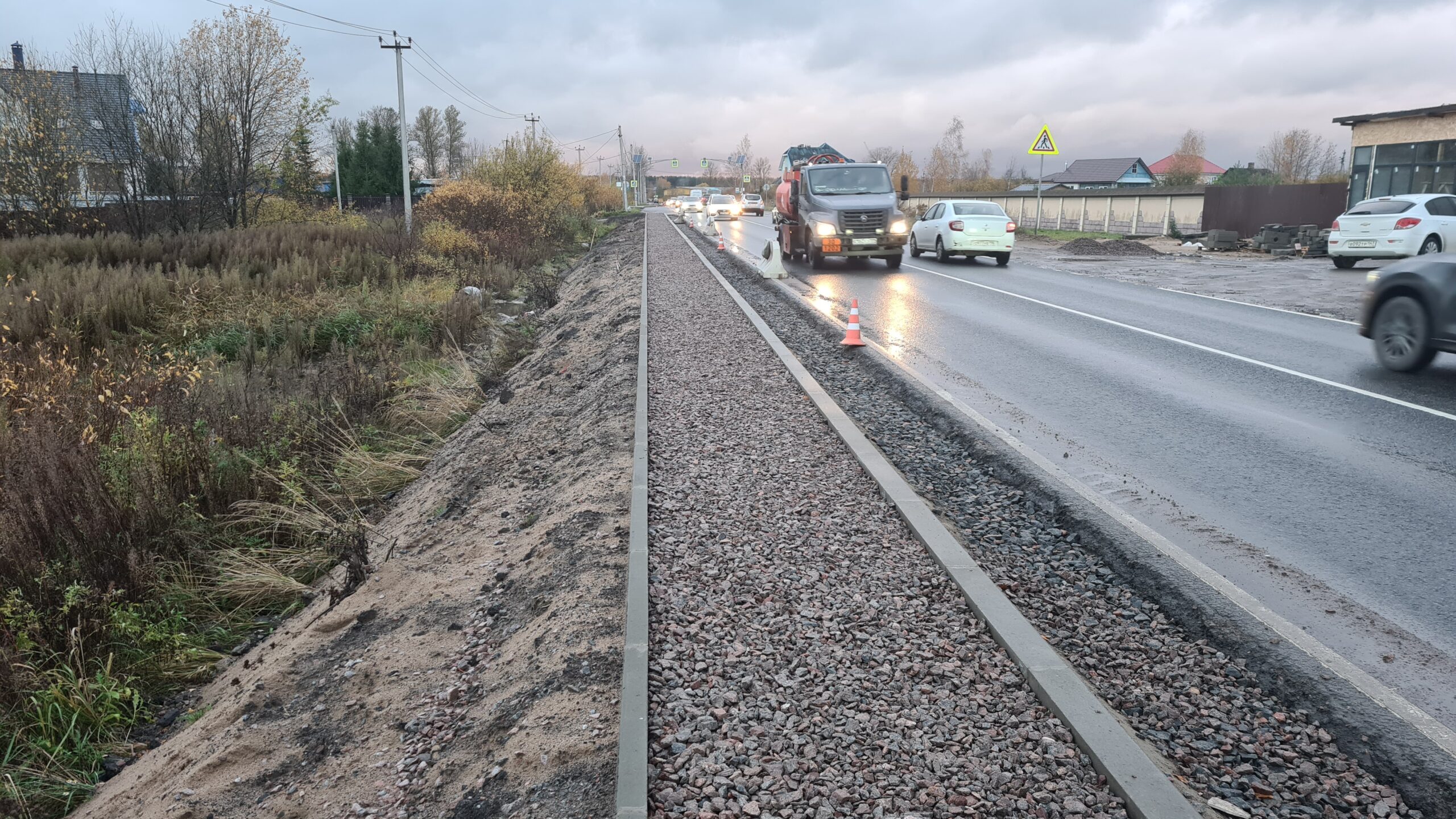

Как учитываются пешеходы и велосипедисты?

Пешеходные и велосипедные связи проектируются как непрерывная сеть, а не как отдельные участки возле проезжей части. Учитываются маршруты к остановкам, объектам притяжения, переходам и прилегающей застройке.

Тротуар должен иметь безопасное отделение от движения, водоотвод, освещение и доступные сопряжения. Велосипедная инфраструктура выбирается с учетом скорости и интенсивности автомобильного и велосипедного движения.

Совмещенный путь занимает меньше территории, но увеличивает взаимодействие пешеходов и велосипедистов. Обособленная дорожка безопаснее при высоком спросе, однако требует большей ширины коридора и специальных решений на пересечениях.

Особое внимание уделяется остановкам и переходам, где пересекаются несколько потоков. Размещение должно исключать ситуацию, когда ожидающие пассажиры перекрывают велосипедный путь или выходят непосредственно на проезжую часть.

Какие нормативные документы применяются при проектировании дорог?

Нормативная база определяется типом объекта, видом работ и составом решений. Для автомобильных дорог общего пользования и улиц населенных пунктов применяются разные профильные своды правил и национальные стандарты.

В числе базовых документов используются актуальные на дату проектирования редакции СП 34.13330 «Автомобильные дороги» и СП 396.1325800 «Улицы и дороги населенных пунктов». Требования к дорожной одежде, земляному полотну, сооружениям и инженерному обустройству уточняются специализированными документами.

Организация движения разрабатывается с учетом действующих требований к применению знаков, разметки, светофоров, ограждений и направляющих устройств. Безопасность проектных решений дополнительно может оцениваться по отраслевым методическим документам Росавтодора.

Перечень нормативов нельзя фиксировать один раз на все проекты. Перед началом работ проверяются актуальность редакций, область применения, специальные технические условия и требования конкретного владельца дороги.

Как менялось проектирование дорог от разрозненных чертежей к цифровой модели?

Проектирование прошло путь от отдельных бумажных профилей и ведомостей к взаимосвязанным цифровым моделям, ГИС и автоматизированным расчетам. Основной смысл развития состоит не в замене чертежа экраном, а в согласовании данных между разделами и исключении ошибок в готовом проекте.

Ранее план, профиль, объемы и сети могли разрабатываться в разных документах с ручной передачей отметок. Изменение оси требовало повторного пересчета профилей, поперечников и ведомостей.

Первые цифровые процессы нередко повторяли бумажную логику: каждый раздел создавал собственный независимый файл. Это ускоряло черчение, но не устраняло расхождения между моделями.

Одной из тупиковых практик стало использование трехмерной визуализации без достоверной инженерной основы. Красивое изображение не заменяет расчет грунтов, водоотвода и конструкций и не может считаться информационной моделью само по себе.

Другой ограниченный подход — автоматический выбор решения только по минимальному объему работ. Такая оптимизация игнорирует сети, экологические ограничения, безопасность и эксплуатационные расходы.

Современная цифровая модель связывает геометрию, отметки, конструкции и эксплуатационные характеристики. Обратная сторона этой связанности — повышенные требования к структуре данных, координации специалистов и дисциплине внесения изменений.

Взгляд с другой стороны: всегда ли требуется комплексное проектирование дороги?

Комплексная проектная документация требуется не для каждого локального ремонта, но необходима, когда работы затрагивают взаимосвязанные конструкции, безопасность, сети или параметры дороги. Объем документации должен соответствовать риску и характеру вмешательства.

Самый сильный аргумент против полного комплекса — стоимость и срок подготовки. Для восстановления небольшого участка покрытия детальная модель всех элементов может оказаться несоразмерной задаче.

Этот аргумент справедлив, если дефект локален, причина установлена, сети и геометрия не затрагиваются, а состав работ однозначен. В таком случае допустим технически обоснованный сокращенный комплект.

Ситуация меняется, когда ремонт включает освещение, тротуары, водоотвод, переустройство сетей или изменение ОДД. Независимое решение каждого элемента повышает риск коллизий и дополнительных работ.

Рациональный подход заключается не в максимальном числе разделов, а в раннем определении зависимостей. Если изменение одного решения влияет на другие, комплексное проектирование снижает неопределенность строительства.

Какие инженерные нюансы определяют качество проекта дороги?

Качество проекта определяется согласованностью отметок, водоотвода, конструкций, сетей, этапов строительства и организации движения. Большинство дорогостоящих проблем возникает не внутри одного раздела, а на границах между ними.

Какие исходные данные нужны для проектирования дороги?

Для проектирования нужны техническое задание, градостроительные и земельные данные, инженерные изыскания, сведения о транспортных потоках, существующих конструкциях, коммуникациях и технических условиях. Набор уточняется по виду работ.

Для нового строительства критичны топография, геология, гидрометеорология, экологические ограничения и прогноз движения. Для реконструкции дополнительно требуются диагностика дороги, фактическая геометрия, обследование сооружений и информация о сохраняемых элементах.

При капитальном ремонте основой становятся дефектные ведомости, данные о несущей способности, вскрытия конструкций и состояние водоотвода. Для городской улицы необходимы сведения о подземных сетях и требования их владельцев.

Неполные исходные данные увеличивают количество допущений. Если критический параметр нельзя проверить, он должен быть уточнен изысканиями либо явно зафиксирован как ограничение проекта.

Как проходит проектирование автомобильной дороги?

Проектирование проходит от анализа задачи и изысканий к вариантам, согласованным техническим решениям, проектной и рабочей документации. Последовательность позволяет исключать дорогие ошибки до начала строительства.

Что получает заказчик после проектирования дороги?

Заказчик получает проектную и рабочую документацию, соответствующую действующим нормативным требованиям для согласования, планирования затрат и реализации дорожного объекта. Точный состав определяется стадией и техническим заданием.

Какой опыт «Дорнадзора» подтвержден в проектировании дорог?

Подтвержденный опыт компании охватывает реконструкцию, капитальный ремонт, усиление дорог и проектирование городской дорожной инфраструктуры. Общая протяженность объектов, которую разрешено раскрывать по экспертным материалам проекта, составляет более 50 километров.

В Ленинградской области выполнялись проекты капитального ремонта дорог с устройством элементов обустройства, включая освещение и тротуары в населенных пунктах. Также разрабатывались мероприятия по усилению автомобильных дорог для грузоперевозок, связанных со строительством ЛАЭС-2.

Подтвержден опыт реконструкции Копорского шоссе в Сосновом Бору, дорог «Лемовжа — Гостятино» и «Большой Сабск — Изори» в Волосовском районе Ленинградской области.

В Санкт-Петербурге компания выполняла проектирование капитального ремонта городских улиц, включая 8-й Верхний переулок, Огородную улицу и Павловское шоссе, а также проектирование велосипедных дорожек.

По указанным направлениям выполнялись стадии проектной и рабочей документации. Страница не использует неподтвержденные показатели транспортного эффекта или стоимости реализации, поскольку такие данные отсутствуют в экспертных ответах.

Какие вопросы чаще всего задают о проектировании автомобильных дорог?

Основные вопросы касаются видов работ, состава проекта, исходных данных, различий между реконструкцией и капитальным ремонтом, инженерных изысканий и результата для заказчика.
