Что такое аэрофотосъёмка и как она работает?

Аэрофотосъёмка — это получение серии изображений земной поверхности с воздушного носителя с последующей обработкой для создания пространственно привязанных фотоматериалов, ортофотопланов и других цифровых продуктов.

При использовании БПЛА территория снимается по заранее подготовленному маршруту с необходимым перекрытием кадров. Отдельная фотография сама по себе еще не является ортофотопланом: полученный массив изображений проходит фотограмметрическую обработку, в ходе которой материалы связываются в единую пространственную модель и приводятся к требуемому виду.

АФС можно сравнить со сканированием большого бумажного документа, который не помещается в обычный сканер. Вместо одного кадра создается множество частично перекрывающихся изображений, после чего программная обработка объединяет их в цельную картину. Разница состоит в том, что для земной поверхности дополнительно требуется учитывать пространственное положение, перспективные и рельефные искажения.

Выбирая аэрофотосъёмку ради быстрого охвата территории, мы получаем большое количество визуальной пространственной информации, но сама съемка не отменяет необходимость специализированных наземных измерений там, где проекту требуются конкретные геодезические характеристики. АФС и наземные методы решают взаимосвязанные, но не полностью одинаковые задачи.

Для каких задач нужна аэрофотосъёмка?

Аэрофотосъёмка нужна, когда необходимо быстро получить актуальную пространственную картину территории или протяженного объекта и использовать ее для проектирования, обследований, ГИС, землеустроительных и кадастровых задач, мониторинга изменений или работ по организации дорожного движения.

На действующей странице «Дорнадзора» результаты АФС рассматриваются как исходные материалы для землеустройства, кадастровых и земельно-имущественных работ, подготовки картографических и ГИС-материалов и задач, связанных с топографической основой. Для транспортного направления особенно значимо применение съемки на дорогах, улицах и других линейных объектах.

Повторная съемка одной территории позволяет сравнивать ее состояние в разные даты и отслеживать пространственные изменения. Такой мониторинг полезен там, где заказчику требуется не только статическая картинка, но и визуально подтверждаемая динамика территории.

Практическая ценность метода состоит в масштабе охвата. Вместо последовательной фотофиксации отдельных точек заказчик получает связанное изображение территории, которое можно использовать как единую основу для дальнейшей камеральной работы.

Какие объекты можно снимать с помощью БПЛА?

Беспилотная аэрофотосъёмка подходит как для площадных территорий, так и для протяженных линейных объектов; в транспортном контуре к ним относятся автомобильные дороги, улицы, дорожные территории и связанные инженерные объекты.

К площадным объектам могут относиться территории населенных пунктов, отдельные участки территории, промышленные площадки и другие объекты, для которых требуется единая пространственная фотокартина. Линейная съемка ориентирована на объекты, протяженность которых значительно превышает ширину исследуемой полосы.

На действующей странице услуги «Дорнадзор» указывает применение беспилотных комплексов для территорий ориентировочной площадью от 5 до 100 км² и линейных объектов длиной до 500 км. Эти значения отражают заявленную область применения технологии компании и не означают, что каждый объект автоматически снимается по одной программе.

Для дороги и промышленной площадки маршрут БПЛА строится по-разному. Выбирая съемку линейного объекта ради непрерывного охвата трассы, необходимо организовать полет и обработку так, чтобы сохранить связанность данных на большой протяженности; площадной объект требует другого рисунка маршрутов и покрытия территории.

Что такое ортофотоплан и чем он отличается от обычной фотографии с дрона?

Ортофотоплан — это преобразованное и пространственно привязанное фотографическое изображение территории, в котором исходные снимки обработаны для использования как картографический материал; обычная фотография с БПЛА сохраняет перспективные искажения и сама по себе такой функцией не обладает.

Если фотографировать дорогу под углом, близкие к камере объекты визуально выглядят крупнее удаленных. Для обычного обзорного снимка это естественно, но при картографической работе такое изображение нельзя использовать как единый план без обработки.

При формировании ортофотоплана изображения приводятся к ортогональной проекции с учетом требуемых исходных данных и фотограмметрической обработки. В результате заказчик получает не набор отдельных кадров, а целостный материал, который может использоваться в картографических и геоинформационных задачах.

Согласно ГОСТ Р 71288-2024, цифровые ортофотопланы рассматриваются как самостоятельный вид продукции и как промежуточный материал для создания и обновления топографических и специальных карт и планов. Стандарт устанавливает требования к показателям качества цифровых ортофотопланов.

Какие масштабы ортофотопланов создает «Дорнадзор»?

На действующей странице услуги «Дорнадзор» заявлено создание ортофотопланов масштабов от 1:200 до 1:5000 по результатам аэрофотосъёмки.

Масштаб результата выбирается не произвольно, а исходя из задачи и требуемой детализации. Материал для общего анализа большой территории и основа для детальной проектной работы предъявляют разные требования к исходной съемке и обработке.

В предоставленных экспертных материалах для обновленной страницы не установлено одно универсальное значение пространственного разрешения или точности для всех проектов. Поэтому такие показатели нельзя обещать заранее без параметров конкретного объекта и технического задания.

Это принципиальный инженерный компромисс: выбирая более высокий уровень детализации ради различимости мелких объектов, приходится повышать требования к полетному заданию, исходным данным и объему обработки. Требуемый уровень детализации должен вытекать из конечной задачи, а не задаваться «максимальным» по умолчанию.

Чем аэрофотосъёмка отличается от геодезической съёмки?

Аэрофотосъёмка быстро формирует подробное изображение значительной территории с воздуха, а геодезические работы ориентированы на получение измеренных координатных, высотных и иных пространственных характеристик, необходимых для конкретной инженерной задачи.

Это не взаимоисключающие технологии. В проекте они могут работать последовательно или совместно: аэрофотосъёмка дает обширный визуальный и пространственный контекст, а геодезические измерения обеспечивают те характеристики, которые должны быть определены непосредственно методами геодезии.

ГОСТ Р 59562-2021 рассматривает аэрофототопографическую съемку как метод создания цифровых топографических карт, планов, ортофотопланов и цифровых моделей рельефа. Для беспилотных аэрофототопографических комплексов действует также ГОСТ Р 70078-2022, устанавливающий технические требования к соответствующему программно-аппаратному комплексу.

Основной компромисс выбора только АФС состоит в том, что ради большого пространственного охвата нельзя автоматически считать полученный фотоматериал заменой любого вида наземных измерений. Обратная ситуация также верна: наземные измерения могут быть точными в необходимых точках, но без АФС не дают такого же непрерывного фотографического покрытия территории.

Как аэрофотосъёмка используется при проектировании автомобильных дорог и ОДД?

В транспортных проектах АФС может использоваться как актуальная пространственная основа для анализа дороги и окружающей территории, подготовки ГИС-материалов, обследований и отдельных работ по проектированию организации дорожного движения.

Для линейной инфраструктуры особенно ценна непрерывность материала. Проектировщик или инженер получает возможность рассматривать не только отдельную точку, но и взаимное расположение дороги, примыканий, прилегающей территории, элементов инфраструктуры и окружающей застройки на протяженном участке.

На действующей странице «Дорнадзора» прямо указано, что аэрофотосъёмка может выполняться в рамках различных проектных работ, включая проектирование организации дорожного движения. Это позволяет использовать АФС как часть комплексного процесса, а не как изолированную фотоуслугу.

При этом ортофотоплан не должен автоматически объявляться достаточной основой для любого проектирования. Выбирая его ради актуальной наглядной картины местности, необходимо отдельно определить, какие геодезические, обследовательские, транспортные и иные исходные данные нужны конкретному проекту.

Как аэрофотосъёмка связана с ГИС?

Аэрофотосъёмка формирует актуальную пространственную подложку, на которой в ГИС можно размещать и анализировать другие объекты и атрибутивные данные: дороги, участки, инженерную инфраструктуру и результаты обследований.

Ортофотоплан удобен именно тем, что визуальная информация связана с координатным пространством. Инженер видит не абстрактную схему и не отдельную фотографию, а реальную территорию, на которую можно накладывать тематические информационные слои.

В этом отношении ортофотоплан можно сравнить с анатомическим снимком, поверх которого врач получает возможность отмечать диагностические данные. Снимок показывает фактическую структуру, а информационные слои добавляют специализированные сведения, необходимые для анализа.

«Дорнадзор» указывает создание картографических и ГИС-материалов среди основных сценариев применения АФС. Это особенно логично для дорожной сети, где один и тот же объект может одновременно иметь геометрию, паспортные характеристики, данные диагностики, ТСОДД и другие пространственно связанные атрибуты.

Можно ли использовать аэрофотосъёмку для мониторинга изменений территории?

Да. Если одна территория снимается в разные периоды по сопоставимой методике, материалы АФС позволяют визуально и пространственно анализировать произошедшие изменения.

Для мониторинга ценен не один ортофотоплан, а последовательность материалов. На ней можно сравнивать расположение объектов, изменение освоения территории, состояние строительной или дорожной площадки и другие различимые изменения поверхности.

Основной компромисс временного мониторинга заключается в сопоставимости съемок. Ради корректного сравнения необходимо организовывать получение и обработку данных так, чтобы материалы разных периодов можно было совместить и интерпретировать в одной системе.

Аэрофотосъёмка при этом фиксирует наблюдаемое пространственное изменение, но сама по себе не устанавливает его юридическую, техническую или причинную оценку. Для таких выводов могут потребоваться дополнительные исходные документы или инженерные обследования.

Что получает заказчик по результатам аэрофотосъёмки?

В зависимости от задачи результатом могут быть ортофотоплан, исходные и обработанные фотоматериалы, цифровые пространственные данные и материалы, подготовленные для дальнейшего использования в ГИС, проектировании или обследовании.

Для «Дорнадзора» подтверждено создание ортофотопланов масштабов от 1:200 до 1:5000. Конкретные форматы файлов, пространственное разрешение и требования к точности должны определяться техническим заданием конкретного проекта; универсальных подтвержденных значений для всех съемок в предоставленных материалах нет.

Как выполняется аэрофотосъёмка с БПЛА?

Рабочий процесс включает постановку задачи, определение территории съемки, подготовку полетного задания, получение фотоматериалов, их камеральную обработку и подготовку требуемого цифрового результата.

Конкретная технология зависит от формы и размера объекта, требуемой детализации, условий съемки и назначения конечного материала. Схема ниже описывает логику процесса, но не заменяет программу работ конкретного проекта.

Какие факторы влияют на качество результата аэрофотосъёмки?

Качество результата определяется не одним параметром камеры или БПЛА, а всей технологической цепочкой: постановкой задачи, полетным заданием, характеристиками исходных снимков, пространственной привязкой и корректностью фотограмметрической обработки.

Высокое разрешение изображения само по себе не означает, что материал автоматически соответствует требованиям инженерной задачи. Необходимо различать визуальную детальность фотографии, геометрическое качество ортофотоплана и требования конкретного проекта к пространственным данным.

ГОСТ Р 71288-2024 специально разделяет показатели качества цифровых ортофотопланов и методы их оценки. Это подтверждает инженерный принцип: готовый ортофотоплан оценивается как отдельный цифровой продукт, а не только как «красивая фотография с воздуха».

Обратная сторона высокой детализации — увеличение объема исходных данных и камеральной обработки. Поэтому оптимальный параметр съемки определяется конечным применением: нет смысла создавать избыточно тяжелый массив данных, если он не дает дополнительной полезной информации для проекта.

Что находится «под капотом» аэрофотосъёмки?

Инженерная часть АФС начинается там, где заканчивается обычная съемка с дрона: ключевыми становятся перекрытие кадров, фотограмметрическая связь изображений, геометрическая коррекция и подготовка материала в пространственно согласованном виде.

Как аэрофотосъёмка перешла от авиационных съемок к мобильным беспилотным комплексам?

Историческое развитие АФС связано с переходом от съемки с пилотируемых воздушных носителей и трудоемкой фотограмметрической обработки к цифровым камерам, спутниковому позиционированию и компактным беспилотным комплексам, особенно эффективным для локальных площадных и линейных объектов.

Традиционная пилотируемая аэрофотосъёмка сохраняет собственную область применения, особенно при очень больших площадях. Ее недостатком для сравнительно локального дорожного или муниципального объекта может быть избыточная организационная сложность относительно масштаба задачи.

Другой альтернативой стали космические изображения. Они дают огромный территориальный охват, но не всегда соответствуют задаче по сроку получения, облачности, требуемой детализации или необходимости самостоятельно назначить момент съемки конкретного объекта.

БПЛА заняли промежуточную нишу: они позволяют организовать съемку локальной территории или протяженного линейного объекта с требуемым маршрутом и получить собственный массив изображений. Обратная сторона мобильности — зависимость выполнения полета от установленных требований к использованию воздушного пространства и фактических условий съемки.

Современная технология не отменяет предыдущие решения, а рационально разделяет области применения. Для каждого проекта необходимо выбирать носитель и метод по масштабу объекта, требуемому результату и условиям выполнения работ.

Взгляд с другой стороны: можно ли обойтись без аэрофотосъёмки и использовать готовые карты?

Готовая картографическая или спутниковая подложка может быть достаточной для части обзорных задач, но она не заменяет специально выполненную АФС, когда заказчику требуется материал конкретной территории на необходимую дату, в заданной детализации и для конкретной инженерной работы.

Контраргумент против собственной аэрофотосъёмки вполне рационален: если существует актуальный материал подходящего качества и он отвечает требованиям проекта, повторный сбор данных действительно может быть избыточным.

Ограничение готовой подложки проявляется там, где неизвестны дата съемки, параметры исходного материала, соответствие требуемому масштабу или полнота покрытия объекта. Особенно это чувствительно для меняющейся территории, новой дороги, строительной площадки или задачи мониторинга.

Поэтому основной тезис не состоит в необходимости запускать БПЛА для любого проекта. Сначала следует проверить пригодность существующих данных. Если они закрывают инженерную задачу, новая съемка не требуется; если нет, собственная АФС позволяет получить материал именно под нужный объект и дату.

Какая нормативная база применяется при аэрофотосъёмке и подготовке ортофотопланов?

Для фототопографических и аэрофототопографических работ применяется комплекс действующих нормативных документов, а конкретный набор требований определяется видом результата, методом съемки и задачей проекта.

ГОСТ Р 59562-2021 распространяется на комплекс работ по созданию цифровых топографических карт, планов, ортофотопланов и цифровых моделей рельефа методом аэрофототопографической съемки. Документ рассматривает этот метод как один из базовых инструментов получения пространственных данных для соответствующих картографических задач.

ГОСТ Р 70078-2022 устанавливает технические требования к программно-аппаратному комплексу аэрофототопографической съемки с использованием беспилотного воздушного судна. ГОСТ Р 71288-2024 устанавливает требования к качеству цифровых ортофотопланов, создаваемых в том числе по материалам аэрофотосъёмки.

Для конкретного проекта нормативную базу необходимо определять по конечному продукту и действующим на дату работ требованиям. Использование БПЛА дополнительно связано с соблюдением применимых правил эксплуатации беспилотных воздушных судов и использования воздушного пространства.

Какой опыт аэрофотосъёмки есть у «Дорнадзора»?

«Дорнадзор» располагает собственным парком беспилотных летательных аппаратов и имеет подтвержденный опыт выполнения аэрофотосъёмки площадных и линейных объектов.

Услуга используется в транспортном и инфраструктурном контексте компании и может интегрироваться с проектированием, обследованиями, организацией дорожного движения и созданием ГИС-материалов. Именно эта связь отличает инженерную АФС от простой фото- и видеосъемки объекта.

В предоставленных материалах нет подтвержденных значений площади, километража, пространственного разрешения или точности отдельных выполненных кейсов. Поэтому на странице они намеренно не придумываются: конкретные количественные кейсы можно добавить после получения подтвержденных данных экспертов.

Для коммерческой оценки нового объекта значимы его площадь или протяженность, форма территории, назначение результата и необходимая детализация. На основании этих параметров определяется состав конкретной работы, а не по универсальному шаблону.

Как выглядит аэрофотосъёмка на практике?

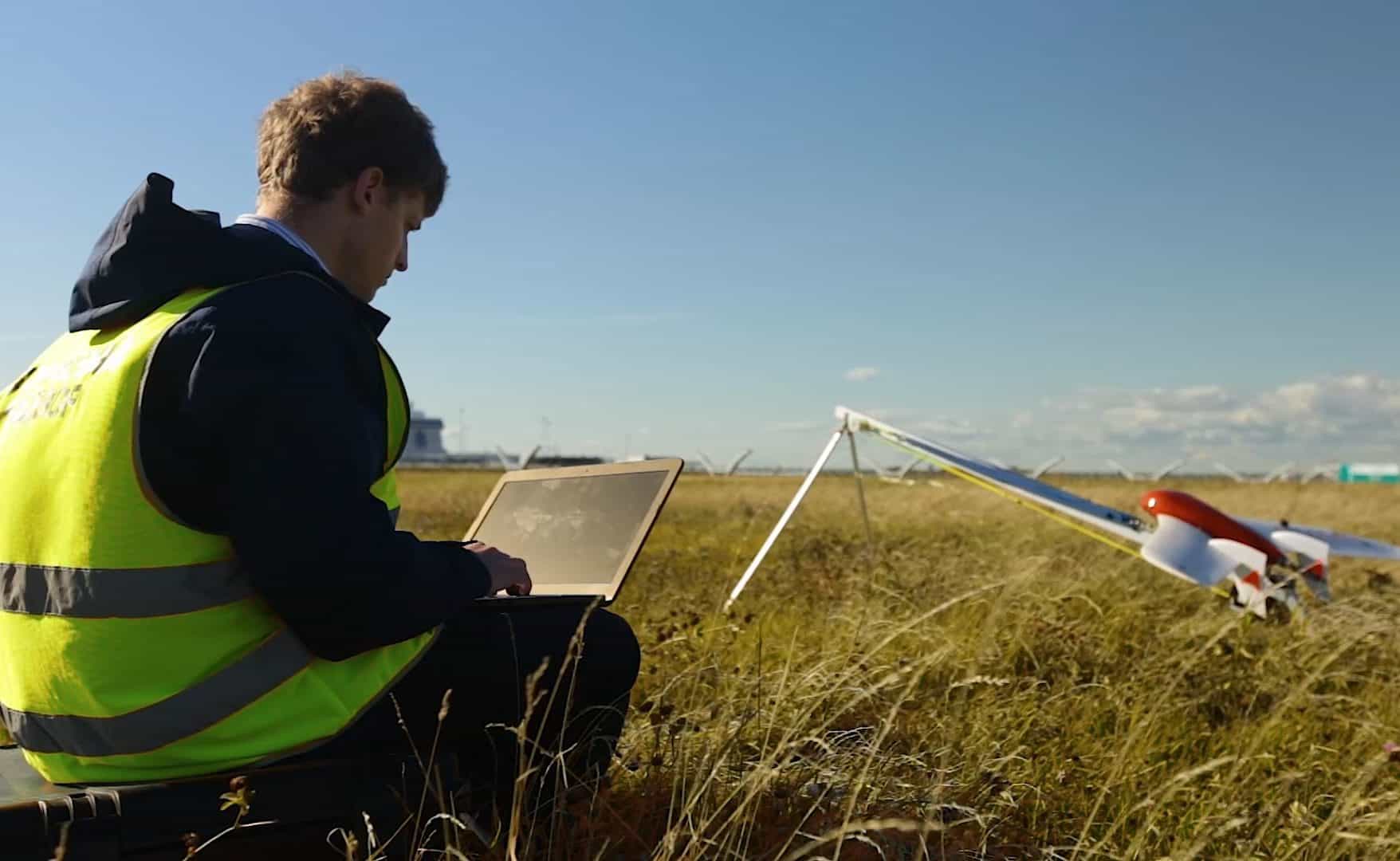

На практике аэрофотосъёмка объединяет подготовку задания, работу с БПЛА на объекте и последующую камеральную обработку пространственных материалов.

В видеоматериале ниже показано направление аэрофотосъёмочных работ «Дорнадзора». Видео дополняет техническое описание страницы и помогает увидеть сам процесс работы с беспилотным комплексом.

Важно разделять съемочный этап и конечный цифровой продукт. Полет является только этапом получения исходных изображений; ортофотоплан и другие материалы формируются после их обработки.

Именно поэтому при заказе услуги полезно начинать не с вопроса «какой дрон будет летать», а с вопроса «какой материал требуется получить на выходе». От конечной задачи зависят параметры всей технологической цепочки.

Какие вопросы чаще всего возникают об аэрофотосъёмке?

Основные вопросы связаны с назначением АФС, типами объектов, отличиями от геодезии, ортофотопланами, масштабами, применением материалов в ГИС и проектировании и составом конечного результата.
